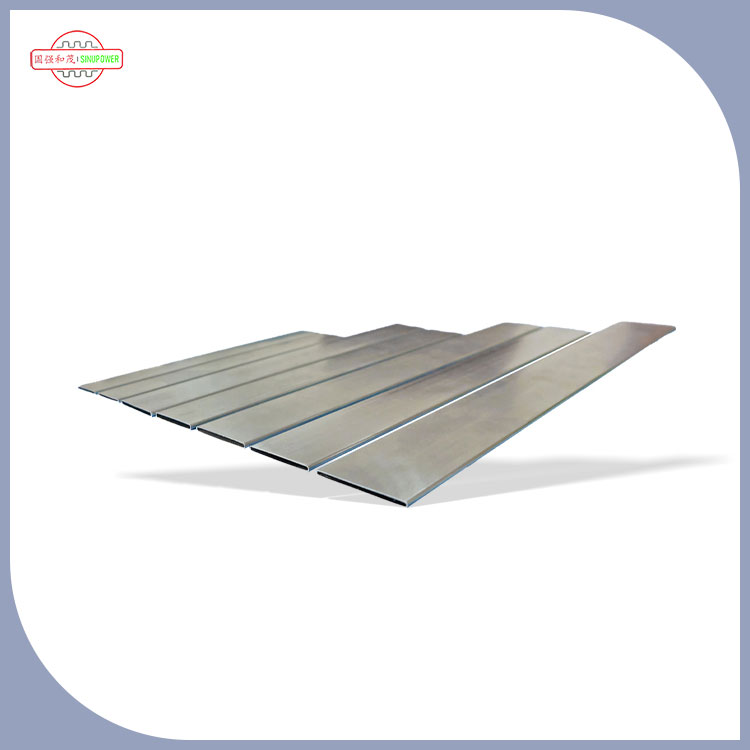

Lasersko varjene tesnilne spojne jedrne grelne cevi

Za avtomobilske proizvajalce HVAC se zanesljivost jedra grelnika začne s celovitostjo šiva cevi.Sinupower– posvečenoProizvajalecpreciznih aluminijastih toplotnih komponent – ​​proizvajaLasersko varjene tesnilne spojne jedrne grelne ceviz uporabo visokozmogljive laserske tehnologije vlaken. Ta postopek ustvari neprekinjen, homogen zvar, ki odpravlja poti puščanja, ki so pogoste pri uporovno varjenih ali mehansko šivanih ceveh. Sploščen profil tipa B maksimira površino za prenos toplote, medtem ko lasersko varjen šiv zagotavlja strukturno celovitost pod temperaturnim ciklom in pritiskom hladilne tekočine. Rezultat: grelna jedra, ki zanesljivo delujejo skozi celotno življenjsko dobo vozila. Kot vodilniproizvajalec cevi jedra grelnika, Sinupower služi dobaviteljem avtomobilskih HVAC po vsem svetu z zanesljivimi rešitvami, ki ne puščajo.

Zakaj je lasersko varjenje pomembno za jedrne cevi grelnikov

SinupowerjaLasersko varjene tesnilne spojne jedrne grelne cevise proizvaja po postopku, ki zagotavlja merljive prednosti pred običajnimi metodami izdelave cevi:

Zmogljivost brez puščanja

• Lasersko varjenje proizvaja neprekinjen, homogen zvar brez poroznosti ali mikrorazpok – odpravlja primarni način okvare grelnih jeder.
• Konstantna globina preboja zvara (običajno 0,5–1,2 mm) zagotavlja, da se spoj ujema z trdnostjo osnovnega materiala ali jo presega.
• Testiranje puščanja helija na vsaki proizvodni seriji preveri stopnje puščanja pod 0,5 g/leto na cev.
• Dodatni material po varjenju ni potreben, kar odpravlja tveganje ostankov talila ali krhkosti zlitine za spajkanje.

Vrhunska učinkovitost prenosa toplote

• Sploščen profil tipa B poveča razmerje med površino in prostornino, kar omogoča hitrejši prenos toplote iz hladilne tekočine v zrak v kabini.
• Gladka notranja izvrtina zmanjšuje pretočni upor in padec tlaka v jedru grelnika.
• Enakomerna debelina stene (toleranca ±0,05 mm) zagotavlja enakomerno toplotno prevodnost po celotni dolžini cevi.

Izboljšana vzdržljivost pri termičnem cikliranju

• Lasersko varjenje ustvari metalurško vez, ki vzdrži ponavljajočo se toplotno raztezanje in krčenje brez razpok zaradi utrujenosti.
• Združljiv z aluminijevimi zlitinami AA3003 in AA3102, izbranimi zaradi njihove odlične toplotne prevodnosti (200–220 W/m·K) in možnosti oblikovanja.
• Preverjeno za 10.000+ toplotnih ciklov od -40°C do +120°C brez degradacije zvara.

Čista proizvodnja brez fluksa

• Lasersko varjenje odpravlja potrebo po talilu ali pasti za trdo spajkanje, kar zmanjšuje tveganje kontaminacije in poenostavlja nadaljnjo montažo.
• Brez brizganja zvara ali površinske oksidacije – cevi so takoj po varjenju pripravljene za pritrditev reber in trdo spajkanje glave.
• Dosledna geometrija zvara omogoča samodejno vstavljanje rebri in zlaganje jedra brez težav pri poravnavi.

Lasersko varjena cev B-tipa v primerjavi z običajno šivano cevjo

Proizvodni proces – od tuljave do končne cevi

ProizvodnjaLasersko varjene tesnilne spojne jedrne grelne cevisledi strogo nadzorovanemu procesu v šestih korakih od navitja do končne cevi:

Korak 1 – Izbira materiala

• Osnovni materiali: aluminijeve zlitine AA3003 in AA3102, izbrane glede na toplotno prevodnost, sposobnost oblikovanja in združljivost s spajkanjem.
• Dohodna zaloga tuljav je testirana glede kemične sestave in kakovosti površine.
• Razpon debeline materiala: 0,20 mm do 0,60 mm, odvisno od zahtev uporabe.

2. korak – Oblikovanje traku

• Aluminijast trak je v valjah oblikovan v profil tipa B – sploščen, ovalni prečni prerez, ki je značilen za jedrne cevi grelnikov.
• Natančne oblikovalne matrice zagotavljajo dosledne dimenzije profila po celotni dolžini tuljave.
• In-line laserske meritve spremljajo geometrijo profila, da ohranijo tolerance.

Korak 3 – Lasersko varjenje

• Visokozmogljivi laser z vlakni (1–3 kW) dovaja usmerjeno energijo v cevni šiv, kar ustvarja zvar z globoko penetracijo in majhno širino.
• Zaščitni plin (argon ali helij) ščiti zvarni bazen pred oksidacijo.
• Spremljanje zvara v realnem času spremlja globino preboja, širino zvara in poroznost – samodejno zavrača dele, ki ne ustrezajo specifikacijam.

4. korak – žarjenje zvarnega šiva

• Lokalizirano žarjenje po zvaru razbremeni preostale napetosti na območju zvara, ne da bi vplivalo na temperaturo osnovnega materiala.
• Zagotavlja, da ima območje zvara podobno duktilnost in sposobnost oblikovanja kot preostali del cevi.

Korak 5 – Velikost in razrez na dolžino

• Cevi se kalibrirajo na končne dimenzije s pomočjo serije kalibrirnih matric.
• Odrežite na dolžine, ki jih določi stranka, z opremo za natančno žaganje ali striženje.
• Konci so odstranjeni in pripravljeni za vstavljanje plavuti ali pritrditev glave.

6. korak – 100-odstotno testiranje tesnosti

• Vsaka cev je podvržena testiranju puščanja s helijevo masno spektrometrijo, da se preveri učinkovitost neprepustnosti.
• Merilo sprejemljivosti: ≤0,5 g/leto puščanja.
• Cevi, ki ne opravijo preizkusa, so samodejno zavrnjene – tako da nobena okvarjena cev ne zapusti proizvodne linije.

Osredotočenost na uporabo – grelna jedra za avtomobilsko HVAC

Kot zaupanja vredendobavitelj jedrnih cevi za avtomobilske grelnike, so izdelki Sinupower razporejeni na več platformah vozil:

Primarne aplikacije

• HVAC sistemi osebnih vozil:Glavna komponenta za ogrevanje kabine v limuzinah, SUV-jih in lahkih tovornjakih.
• Klimatska naprava za gospodarska vozila:Težka grelna jedra za tovornjake, avtobuse in terensko opremo.
• Toplotno upravljanje električnega vozila:Vgrajen v ogrevalne sisteme EV (konfiguracije toplotne črpalke ali uporovnega ogrevanja).
• HVAC klimatske naprave:Uporablja se pri ogrevanju stavb in industrije, kjer so potrebni kompaktni izmenjevalniki toplote, ki ne puščajo.

Integracijske točke v sestavu jedra grelnika

• Cevi so vstavljene med nize reber in razširjene ali spajkane, da tvorijo jedrni blok.
• Konci cevi so povezani z dovodnimi/izhodnimi glavami s trdim spajkanjem ali mehanskim spajanjem.
• Hladilna tekočina (hladilna tekočina motorja ali grelna tekočina EV) teče skozi notranjost cevi, medtem ko zrak prehaja čez rebrasto zunanjost.
• Prenos toplote poteka od tekočine skozi steno cevi in ​​rebra do zraka v kabini.

Združljivost z montažnimi procesi

• Naše cevi so združljive tako s postopkom spajkanja v kontrolirani atmosferi (CAB) kot vakuumskega spajkanja.
• Gladek zvar brez oksidov ne zahteva dodatnega čiščenja pred spajkanjem – kar zmanjšuje korake postopka in tveganja kontaminacije.
• Profile in dolžine cevi je mogoče prilagoditi posebnim geometrijam jedra in zahtevam platforme vozila.

Certifikati kakovosti in proizvodni standardi

Sinupowerjevi proizvodni procesi delujejo v skladu z naslednjimi certificiranimi sistemi:

📋 Celotne kopije potrdil so na voljo na zahtevo.

Intelektualna lastnina

• 2 patenta za izum– vključno z lastniškim sistemom pozicioniranja za lasersko varjenje za cevi tipa B.
• 15 oblikovalskih patentov– pokrivanje edinstvenih profilov cevi in ​​geometrij grelnega jedra.
• 16 patentov za uporabne modele– osredotočen na izboljšave v postopkih oblikovanja in varjenja cevi.

Zmožnosti prilagajanja za grelne jedrne cevi

Dimenzijska prilagoditev

• Širina cevi:12 mm do 40 mm (določi stranka)
• Višina cevi:1,5 mm do 5,0 mm (sploščen profil)
• Debelina stene:0,20 mm do 0,60 mm
• Dolžina:100 mm do 2000 mm (razrez na dolžino po naročilu)
• Toleranca:±0,05 mm pri kritičnih dimenzijah

Možnosti zlitin in prevlek

• AA3003:Standardna zlitina – dobra toplotna prevodnost in sposobnost oblikovanja, odporna proti koroziji.
• AA3102:Različica z večjo trdnostjo – primerna za uporabo pri višjem tlaku ali zahtevnejše aplikacije.
• Površinska obdelava:Izbirni premaz s cinkovimi kosmiči ali pretvorbeni premaz za večjo odpornost proti koroziji.

Možnosti končnega obrazca

• Kvadratni rez– standard za vstavljanje glave
• Posneti konci– za lažjo montažo in tesnjenje
• Razširjeni konci– za mehanske povezave glave
• Končni profili po meri– po risbi stranke

Razvojni proces

1. Predložitev zahteve:Stranka zagotovi specifikacije, risbe ali cilje uspešnosti.
2. Pregled izvedljivosti:Inženirska ekipa oceni material, profil in parametre varjenja.
3. Oblikovanje orodja:Oblikovalne in varilne matrice izdelane v podjetju.
4. Izvedba prototipa:Do 100 kosov za preverjanje strank – samo stroški matrice.
5. produkcija:Na voljo je proizvodnja v polnem obsegu s 3. stopnjo PPAP.
6. Dostava:Načrtovane pošiljke s potrdili o materialu in poročili o pregledu.

Zagotavljanje kakovosti – kako zagotavljamo zanesljivo kakovost zvara

Vsaka serijaLasersko varjene tesnilne spojne jedrne grelne cevije podvržen našemu strogemu okviru nadzora kakovosti:

Nadzor surovin

• Aluminijaste tuljave izvirajo iz talilnic s certifikatom ISO 14001 s popolno sledljivostjo materiala.
• Vhodni pregled: kemična sestava (OES), kakovost površine in preverjanje debeline.

Kontrole v procesu

• Oblikovanje:Spremljanje dimenzij v realnem času s povratnimi informacijami za ohranjanje točnosti profila.
• Lasersko varjenje:Moč, hitrost in pretok zaščitnega plina se stalno spremljajo. Kakovost zvarnih šivov, preverjena z inline optično koherentno tomografijo (OCT).
• Žarjenje:Lokalizirano indukcijsko žarjenje s spremljanjem temperature za zagotovitev konsistentne strukture zrn na območju zvara.

Končni pregled

• Dimenzionalno:OD, širina, višina in debelina stene, izmerjena v 3 točkah na cev.
• Test puščanja:Helijeva masna spektrometrija – 100 % cevi, ≤0,5 g/leto.
• Pregled zvara:Vizualno in mikroskopsko preverjanje kontinuitete zvarnega šiva.
• Mehansko:Preskusi natezne trdnosti in porušitve na serijo toplotne obdelave.

Ti postopki zagotavljajo, da vsaka pošiljka izpolnjuje stroge zahteve glede kakovosti avtomobilskih HVAC aplikacij.

Trajnost in skladnost z okoljem

Energijska učinkovitost

• Lasersko varjenje porabi bistveno manj energije kot tradicionalno spajkanje v peči za trdo spajkanje – kar zmanjšuje naš ogljični odtis.
• Tehnologija regenerativnega gorilnika v postopkih žarjenja zmanjša porabo plina za 18 %.

Recikliranje in zmanjševanje odpadkov

• 98-odstotna izraba materiala – ves odpadni aluminij je ločen in vrnjen certificiranim predelovalcem.
• Pri varjenju se ne uporablja talilo ali pasta za trdo spajkanje, kar odpravlja nevarne tokove odpadkov.

Skladnost

• Skladno z RoHS – v materialih ali postopkih ni omejenih snovi.
• Skladno z REACH – vse zlitine in kemikalije za obdelavo izpolnjujejo trenutne okoljske standarde EU.

Pogosta vprašanja o lasersko varjenih grelnih jedrnih cevkah

Obrnite se na Sinupower – Rešitve za grelne cevi

Sinupower zagotavljaLasersko varjene tesnilne spojne jedrne grelne ceviki avtomobilskim proizvajalcem HVAC omogoča proizvodnjo grelnih jeder z vrhunsko zanesljivostjo, dosledno toplotno zmogljivostjo in nižjimi skupnimi proizvodnimi stroški. Proizvajalce originalne opreme, prvovrstne dobavitelje HVAC in proizvajalce grelnih jeder vabimo, da nas kontaktirajo za vzorce, tehnične liste ali skupni pregled zasnove.
