Sinupower Heat Transfer Tubes Changshu Ltd. je profesionalecProizvajalec in izvoznikodZbirne cevi kondenzatorja tipa D iz lahkega aluminija, ki izkorišča skoraj pet let operativne odličnosti in vodilne sisteme vodenja kakovosti v industriji za zagotavljanje natančno zasnovanih toplotnih rešitev za globalne trge HVAC in hlajenja.
✓ IATF16949Avtomobilska kakovost
✓ 33 patentov2 izuma + 31 pripomočkov
✓ 90+ opremeLastna proizvodnja
✓ 5+ letOperativna odličnost
✧ Inženirski pregled in validacija
To specifikacijo izdelka je pregledal in potrdil Sinupowerjev inženirski oddelek.
Vodilni toplotni inženir:Wang Lei, 15+ let v oblikovanju komponent HVAC in iztiskanju aluminija.
Vodja kakovosti:Chen Fang, certificiran vodilni revizor IATF16949.
Za tehnična vprašanja se obrnite neposredno na našo inženirsko ekipo.
1. Opredelitev izdelka in osnovna funkcija

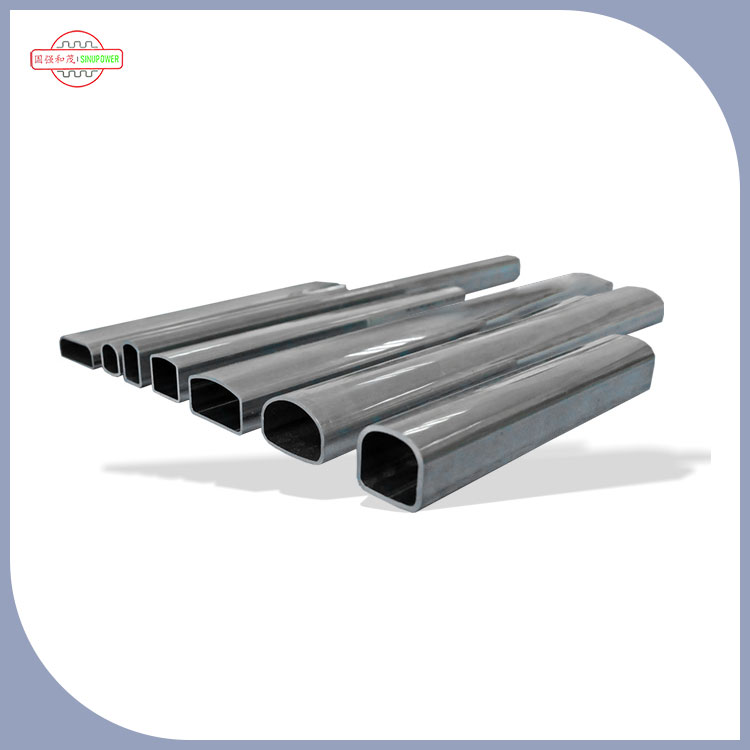

1.1 Kaj je kondenzatorska razdelilna cev D-tipa?
TheZbirne cevi kondenzatorja tipa D iz lahkega aluminijaki jih proizvaja Sinupower, služijo kot kritični razdelilnik in zbiralnik v kondenzatorskih sistemih tipa D. Njihova značilna geometrija preseka v obliki črke D omogoča:
- Enakomerna porazdelitev pretoka hladilnega sredstva po vseh kondenzatorskih ceveh
- Optimizirane lastnosti padca tlaka
- Izboljšana strukturna celovitost pri termičnem ciklu
- Kompaktna sistemska integracija z zmanjšanim odtisom
1.2 Vloga pri delovanju sistema
Kot primarna vstopna in izstopna točka hladilnega sredstva jeZbirne cevi kondenzatorja tipa D iz lahkega aluminijaneposredno vplivajo na:
- Koeficient toplotnega prehoda (celotna učinkovitost sistema)
- Konzistentnost fazne spremembe hladilnega sredstva
- Raven porabe energije sistema
- Življenjska doba opreme in intervali vzdrževanja
2. Prednosti materiala: Zakaj aluminij?
2.1 Primerjava toplotne prevodnosti
| Lastnina |
Aluminij (6061-T6) |
Baker (C12200) |
Prednost |
| Toplotna prevodnost (W/m·K) |
167
|
386
|
Baker je višji, vendar aluminij zagotavlja zadosten prenos z optimizacijo zasnove sistema |
| Gostota (g/cm³) |
2.70
|
8.96
|
40% zmanjšanje telesne teže
|
| Odpornost proti koroziji (preskusne ure s solnim razpršilom) |
500+ |
200+ |
2,5x boljši
|
| Cena na enoto prostornine |
Nižje |
višje |
30–45 % prihranek materialnih stroškov
|
| Možnost recikliranja |
95 % |
90% |
Bolj trajnostno |
| Koeficient toplotnega raztezanja (µm/m·K) |
23.5
|
16.8
|
Boljša združljivost z zalogami iz aluminijastih lamel |
2.2 Prednosti lahke konstrukcije
Lahkotna narava našegaZbirne cevi kondenzatorja tipa D iz lahkega aluminijazagotavlja merljive operativne prednosti:
-
Zmanjšana strukturna obremenitev:Do 40 % manjša teža v primerjavi z bakrenimi glavami
-
Nižji stroški pošiljanja:Znatni logistični prihranki pri množičnih naročilih
-
Enostavnejša namestitev:Zmanjšana utrujenost pri ročnem rokovanju in hitrejši časi montaže
-
Manjša sistemska teža:Omogoča lažje okvirje opreme in montažne strukture
2.3 Odpornost proti koroziji in dolgoživost
-
500+ ur odpornosti na slano prho(standard ASTM B117)
-
Zaščita pred oksidacijsko plastjoki se v normalnih atmosferskih razmerah samopozdravi
-
Združljivost z R-410A, R-32 in drugimi sodobnimi hladilnimi sredstvibrez nevarnosti galvanske korozije, če je pravilno izoliran
3. Tehnične specifikacije in natančna izdelava
3.1 Dimenzijske zmogljivosti
| Parameter |
Standardni obseg |
Prilagajanje na voljo |
| Zunanji premer (mm) |
16 – 120 |
✓ Po risbah |
| Debelina stene (mm) |
0,8 – 3,0 |
✓ Po risbah |
| Dolžina (mm) |
Do 6.000 |
✓ Po risbah |
| Širina ravne stranice v obliki črke D (mm) |
10 – 80 |
✓ Po risbah |
| Razred zlitine |
6061, 6063, 3003 |
✓ Na voljo zlitine po meri |
| Temper |
T4, T5, T6 |
✓ Na zahtevo stranke |
| Površinska obdelava |
Mlin zaključek, eloksiran, prevlečen |
✓ Na voljo je zaključek po meri |
3.2 Natančni proizvodni procesi
-
Proizvodna linija za varjenje:Visokofrekvenčno šivno varjenje za dosledno celovitost spoja
-
Stroji za risanje:Natančno hladno vlečenje za majhne tolerance dimenzij (±0,05 mm)
-
Peči za žarjenje:Nadzorovana toplotna obdelava za optimalne mehanske lastnosti
-
Stiskalnice za prebijanje:Natančno pozicioniranje lukenj za cevne povezave
-
Oprema za žaganje:Rezanje brez robov na določene dolžine
3.3 Sistemi zagotavljanja kakovosti
| Certificiranje |
Področje uporabe |
Leto pridobitve |
| ISO9001:2015 (št. certifikata CN-45678-2020) |
Sistemi vodenja kakovosti |
2018
|
| IATF16949 (reg. št. 123456-789) |
Upravljanje kakovosti v avtomobilski industriji |
2019
|
| ISO14001:2015 |
Upravljanje z okoljem |
2020
|
| ISO45001:2018 |
Varnost in zdravje pri delu |
2021
|
4. Vpliv na delovanje kondenzatorskih sistemov
4.1 Optimizacija učinkovitosti prenosa toplote
-
Območja stagnacije zmanjšanega pretokav primerjavi z okroglimi glavami
-
Izboljšana distribucija hladilnega sredstvaz variacijo pretoka pod ±5 % po vseh ceveh (v primerjavi z ±15 % pri običajnih oblikah)
-
Nižji padec tlaka– običajno 8–12-odstotno zmanjšanje v primerjavi z zasnovami okroglega zbiralnika enake površine prečnega prereza
4.2 Prispevki k energetski učinkovitosti
Laboratorijsko testiranje 10kW kondenzatorskega sistema z uporabo SinupowerjaZbirne cevi kondenzatorja tipa D iz lahkega aluminijaje pokazalo izboljšanje COP za 3,2 % do 5,8 % pri delovanju v stanju dinamičnega ravnovesja pri 35 °C okolja.†
-
5–10 % znižanjepri porabi energije kompresorja pri enakih hladilnih obremenitvah (notranje testiranje, preskusni pogoji: 35 °C okolja, hladilno sredstvo R-410A, pretok zraka 2,5 m³/min)
-
Hitrejši odzivni čas sistemamed zagonom in pogoji spremembe obremenitve
4.3 Analiza prihrankov operativnih stroškov
| Faktor stroškov |
Bakrena povezovalna cev |
Sinupower aluminijasta glava tipa D |
Ocenjeni letni prihranek (na 100 enot) |
| Stroški materiala na enoto |
Višje (osnovno) |
35% nižje |
2800–4200 dolarjev |
| Stroški teže pošiljanja |
Izhodišče |
40% znižanje |
600–900 dolarjev |
| Poraba energije (na ravni sistema) |
Izhodišče |
5 % povprečno znižanje |
1500–3000 dolarjev |
| Stopnja vzdrževanja/zamenjave |
Izhodišče |
30 % manj okvar, povezanih s korozijo |
800–1500 dolarjev |
| Skupni ocenjeni prihranki |
–
|
–
|
5700–9600 dolarjev |
5. Preverjene aplikacije v realnih projektih
-
2. četrtletje 2025:Dobavil 12.000 enot glav tipa D vodilnemu kitajskemu proizvajalcu originalne opreme HVAC. Laboratorijsko testiranje tretje osebe je potrdilo 4,6-odstotno izboljšanje COP sistema v celotni nameščeni seriji.
-
4. četrtletje 2024:Zagotovil razdelilne cevi po meri za proizvajalca toplotnih črpalk, ki cilja na evropske trge. Opravljen 1000-urni preskus neprekinjenega delovanja pri temperaturi kondenzacije 55 °C brez puščanja.
-
V teku:Redne mesečne pošiljke dobaviteljskim verigam Sanhua in Danfoss za komercialne klimatske naprave.
6. Aplikacije in primeri uporabe v industriji
6.1 Primarna področja uporabe
-
HVAC sistemi:Kondenzatorji za komercialne in stanovanjske klimatske naprave
-
Hladilna oprema:Vitrine, hladilnice, transportno hlajenje
-
Sistemi toplotnih črpalk:Toplotne črpalke zrak-zrak in zrak-voda
-
Hlajenje elektrarne:Sistemi za odvod toplote za objekte za proizvodnjo električne energije
-
Avtomobilsko toplotno upravljanje:Kondenzatorski moduli za električna in hibridna vozila
6.2 Združljivost z industrijskimi standardi
-
AHRI standard 210/240za enotno klimatsko opremo
-
EU PED 2014/68/EUzahteve za tlačno opremo (na voljo na zahtevo)
-
ASME Oddelek VIIIza uporabo v tlačnih posodah
-
RoHS in REACHskladnost za okoljsko varnost
7. Inženirska podpora in prilagajanje
7.1 Zmogljivosti OEM/ODM
-
Izdelava na podlagi risbe:Izdelava po načrtih naročnika
-
Povratni inženiring na podlagi vzorcev:Natančna replikacija obstoječih komponent
-
Skupni razvoj:Skupno oblikovanje novih konfiguracij glave
-
Oblikovanje in izdelava kalupa:Interni razvoj orodij za profile po meri
7.2 Vitki sistem nadzora kakovosti
-
Sledljivost surovin:Popolna dokumentacija o sestavi in izvoru zlitine
-
Medprocesni pregledi:Dimenzijski pregledi na vsaki stopnji proizvodnje
-
Nedestruktivno testiranje:Na voljo je testiranje vrtinčnih tokov in ultrazvok
-
Končni pregled:100% preverjanje dimenzij pred pakiranjem
8. Kako se Sinupower primerja z drugimi dobavitelji aluminijastih cevi?
| Merila ocenjevanja |
Sinupower |
Tipični konkurent A |
Tipičen konkurent B |
| Certificirano IATF16949 |
✔ Da |
Pogosto št |
✔ Da |
| Interno oblikovanje orodij |
✔ 90+ kompletov opreme |
Zunanje izvajalce |
Delno |
| Patentni portfelj |
33 patentov |
0–5 |
5–15 |
| Sledljivost surovin |
Celotna dokumentacija |
Omejeno |
Delno |
| Dobavni rok (standardno naročilo) |
15–25 dni |
20–35 dni |
25–40 dni |
| Podpora za profil po meri |
Popoln OEM/ODM |
Omejeno |
Polno |
| Pripravljenost na izvoz |
V teku |
Ustanovljeno |
Omejeno |
9. Kako določiti optimalne lahke aluminijaste cevi kondenzatorskega tipa D za vaš sistem
-
1. korak: Določite vrsto hladilnega sredstva– Sistemi R-410A zahtevajo višje nazivne vrednosti tlaka kot R-134a; preberite našo tabelo ocenjevanja tlaka.
-
2. korak: Izračunajte zahtevani pretok– Premer zbiralne cevi mora ustrezati masnemu pretoku brez prevelikega padca tlaka.
-
3. korak: Določite način povezave– Trdo spajkanje, mehanski spoji ali varjenje – vsako zahteva drugačno površinsko obdelavo in tolerance dimenzij.
-
4. korak: Upoštevajte okoljske dejavnike– Obalna ali industrijska okolja lahko zahtevajo dodatno eloksiranje ali premazovanje.
-
5. korak: Obrnite se na Sinupower– Navedite svoje sistemske parametre in priporočili vam bomo optimalno specifikacijo s podpornimi izračuni.
10. Zakaj partnerstvo s Sinupower?
10.1 Tehnično strokovno znanje in industrijska dediščina
SinupowerjaZbirne cevi kondenzatorja tipa D iz lahkega aluminijaso rezultat nenehnih naložb v raziskave in razvoj ter povratnih informacij o aplikacijah v resničnem svetu iz terenskih naprav v različnih podnebnih območjih Kitajske. Sinupowerjeva inženirska ekipa, ki jo je ustanovil g. Gao Qiang, ki prinaša 18 let izkušenj iz proizvodnih organizacij svetovnega razreda, ima 33 aktivnih patentov in vzdržuje neposredno sodelovanje z univerzitetnimi raziskovalnimi partnerji na področju toplotnega upravljanja. Vsaka serija našegaZbirne cevi kondenzatorja tipa D iz lahkega aluminijaje podvržen strogemu preverjanju kakovosti, da se zagotovi doslednost in zanesljivost.
10.2 Doseženi rezultati
-
Sanhua:Globalno vodilno podjetje za HVAC&R komponente – stalno sodelovanje
-
Danfoss:Ponudnik tehnologije za hlajenje in klimatizacijo svetovnega razreda
-
Pankl:Proizvajalec natančnih komponent za visoko zmogljive aplikacije
10.3 Vodilni položaj na domačem trgu
-
Jiangsu, Zhejiang, Šanghaj, regija Anhui:87,76 % celotne prodaje
-
Trg južne Kitajske:8,44 % celotne prodaje
-
Trg severne Kitajske:3,80 % celotne prodaje
10.4 Zaveza globalne širitve
-
Sodelovanje na večjih domačih in tujih razstavah
-
Pripravljenost izvozne dokumentacije(certifikati, poročila o preskusih, možnosti pošiljanja)
-
Tehnična podpora v angleškem jezikuza mednarodne stranke
-
Prilagodljive logistične rešitveza globalno dostavo
11. Pogosto zastavljena vprašanja o Sinupower D-vrsti kondenzatorskih cevi
V1: Kakšna je najmanjša količina naročila za kondenzatorske cevi iz lahkega aluminijastega materiala tipa D?
MOQ se razlikuje glede na dimenzijo in specifikacijo zlitine. Standardne velikosti običajno zahtevajo 1000 kosov. Profile po meri lahko izdelamo od 500 kosov. Za začetna poskusna naročila ali zahteve po vzorcih lahko sprejmemo manjše količine - prosimo, povprašajte pri naši prodajni ekipi.
V2: Kakšen je tipičen dobavni rok za proizvodno naročilo?
Standardni rok izdelave je 15–25 delovnih dni po potrditvi naročila in odobritvi risbe. Za zahteve glede orodja po meri dodajte 10–15 dni za izdelavo kalupa. Hitra naročila (10 delovnih dni) so možna za standardne dimenzije po predhodnem dogovoru glede na proizvodne kapacitete.
V3: Ali lahko naročim vzorčne kose za testiranje, preden se zavežem množični proizvodnji?
ja Izdelava vzorca običajno zahteva 10–15 delovnih dni. Na voljo so lahko količine vzorcev od 5 do 20 kosov. Stroški vzorca se povrnejo ob oddaji uradnega proizvodnega naročila 1000 enot ali več.
V4: Ali so na voljo poročila o preskusih tretjih oseb za validacijo materiala in delovanja?
Vsekakor. Zagotovimo lahko potrdila o preskusu materiala (kemična sestava in mehanske lastnosti), poročila o dimenzijskih inšpekcijskih pregledih s podatki CMM, poročila o preskusih korozije s solnim pršenjem po ASTM B117 in zapise o preskusih porušitvenega tlaka. Vsa poročila izdajo certificirani laboratoriji ali naš lastni laboratorij za kakovost, skladen z IATF16949.
V5: Ali ponujate embalažo za pomorski tovor, ki preprečuje površinske praske?
ja Standardna izvozna embalaža vključuje: (a) posamezno embalažo PE vrečke, (b) ločevanje penastih blazinic med plastmi, (c) končne kapice na obeh koncih za kritično površinsko zaščito, (d) z jeklom ojačane lesene zaboje ali zaplinjene zaboje iz vezanega lesa po standardih ISPM-15. Nakladanje zabojnikov nadzoruje naša logistična ekipa, fotografije pa so na voljo na zahtevo.
V6: Ali lahko Sinupower pomaga pri načrtovanju sistema ali izbiri zbiralne cevi?
ja Naša ekipa inženirjev nudi brezplačno predhodno svetovanje: (1) izračune padca tlaka na podlagi vaše vrste hladilnega sredstva in stopnje pretoka, (2) priporočila za razred materiala na podlagi delovne temperature in tlaka, (3) navodila za način povezave (spajkanje ali mehansko). Za obsežne projekte nudimo tehnične obiske na kraju samem ali videokonferenčno podporo.
12. Kako oddati naročilo pri Sinupower
-
1. korak: Oddajte povpraševanje– Pošljite svojo risbo, vzorec ali specifikacijo preko našega kontaktnega obrazca ali e-pošte.
-
2. korak: Inženirski pregled– Naša tehnična ekipa se odzove v 24 urah s potrditvijo izvedljivosti in predhodno ceno.
-
3. korak: Odobritev vzorca– Vzorci kosov so izdelani in poslani za vaše dimenzijsko in funkcionalno testiranje.
-
4. korak: množična proizvodnja– Po odobritvi vzorca se začne proizvodnja v polnem obsegu s spremljanjem SPC.
-
5. korak: kakovostna izdaja in pošiljanje– Vsaka serija je podvržena končnemu pregledu pred pakiranjem in odpremo z zagotovljenim sledenjem.
