Uvod v materiale aluminije in aluminijeve zlitine

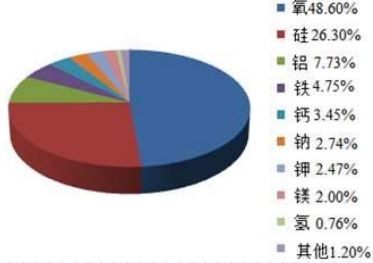

Aluminij je najbolj razširjen in obilen kovinski element v zemeljski skorji, ki predstavlja približno 7,3-8,3% celotne mase skorje, ki je drugi le na kisik in silicij; Aluminij je bil odkrit v začetku 19. stoletja in je začel imeti proizvodno lestvico v zgodnjem 20. stoletju; Trda aluminijasta zlitina je bila izumljena v začetku 20. stoletja in je bila med prvo svetovno vojno pogosto uporabljena v vojaški industriji.
Aluminijeva zlitina: zlitina, ki temelji na aluminiju z določeno količino dodanih drugih legiranih elementov, ki je eden izmed lahkih kovinskih materialov.
Aluminijasta zlitina proti jeklo
Aluminijeva zlitina ima nizko gostoto, zmerno trdnost, visoko specifično trdnost in specifično togost; Odlična korozijska odpornost; Visoka toplotna prevodnost in električna prevodnost; Srednje raztezanje, plastična obdelava zahteva strog nadzor nad parametri procesa; Težave z varjenjem so nekoliko večje.

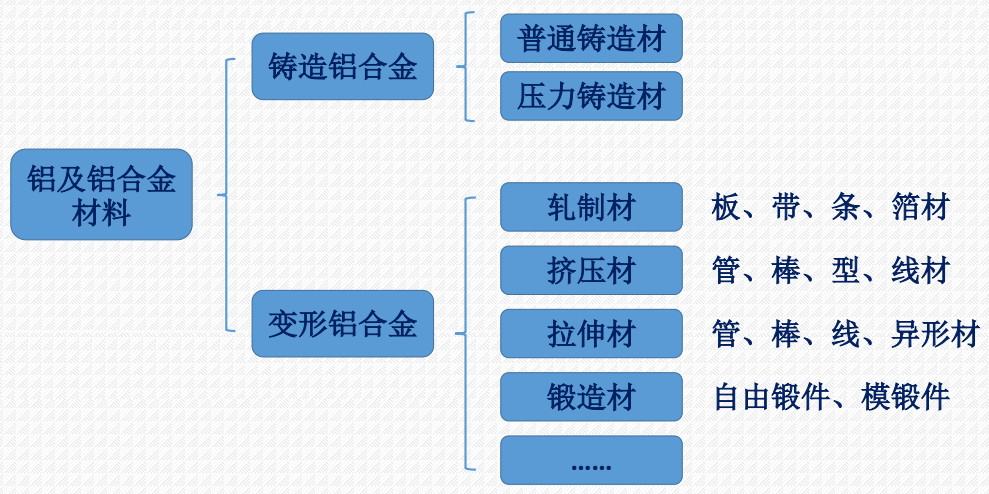

Razvrstitev aluminijevih in aluminijevih zlitin po metodi obdelave
Aluminijeva zlitina: Aluminijasta zlitina z želeno obliko in strukturnimi lastnostmi, pridobljena tako, da jo vlijemo v različne modele pod določenimi pogoji temperature, hitrosti in zunanje sile, pri čemer uporablja dobro pretočnost in polnjenje taline aluminijeve zlitine.
Deformirana aluminijasta zlitina: različne pol-konfinirane aluminijeve zlitine, kot so plošče, cevi, palice, žice in profili, narejeni iz aluminijevih ingotov, topljenih in vlivanih z zlitina itd.).
Aluminijasta zlitina in deformirana aluminijasta zlitina
Glavna razlika med lito aluminijevo zlitino in deformirano aluminijevo zlitino je v tem, da vsebnost silicija z legljivim elementom v lito aluminijevi zlitini presega to v večini deformiranih aluminijevih zlitin; Deformirana aluminijasta zlitina ima gosto strukturo, enakomerno sestavo in lastnosti, visoko trdnost in dobro plastičnost; Vlivanje aluminijevih zlitin ima dobro obdelavo, je manj omejeno z zasnovo komponent in ima visoko učinkovitost proizvodnje; Aluminijeva zlitina ima dobro zmogljivost vlivanja in jo je mogoče uporabiti za izdelavo zapletenih oblik; Ni potrebe po veliki dodatni opremi; Ima prednosti varčevanja kovin, zmanjšanje stroškov in zmanjšanje delovnega časa ter se pogosto uporablja v letalski in civilni industriji. Uporablja se tudi za izdelavo delov, kot so glave cilindra, menjalniki in bati za avtomobile, ohišje za instrumente in števce ter črpalska telesa za polnilnike.
Deformabilna aluminijeva zlitina ima glavno vlogo pri materialih, ki se uporabljajo v letalskih in vesoljskih izdelkih, kot so kože zrakoplovov, glavni tramovi, okvirji, rebra, pristajalni prestavni deli, vodniki, zakovice itd. Prav tako se široko uporablja pri ladijskem gradbišču, avtomobilu in avtomobilu in avtomobilu in avtomobilu. gradbene panoge.
Metoda za označevanje ocen litega aluminijaste zlitine (GB/T 8063-2017)
Trenutno ni poenotenega standarda za igranje aluminijevih zlitin na mednarodni ravni, vsaka država (družba) pa ima lastno poimenovanje zlitin in terminologijo. Po kitajskih standardih so litine neželene kovinske stopnje sestavljene iz "z", elementa simbola osnovne kovine, simbola glavnega legiranega elementa in števila, ki kaže na nominalno vsebnost legiranega elementa; Kadar obstajata več kot dva zlitina, naj bi ocena zlitine navedla simbole elementov in njihovo nazivno vsebino, ki zadostujejo, da označujejo glavne značilnosti zlitine; Simboli elementov zlitine so razporejeni po padajočem vrstnem redu njihove nominalne vsebine; Razen nominalne vsebnosti matričnega elementa, ki ni navedena, je nominalna vsebnost drugih zlitinskih elementov označena po simbolu tega elementa.

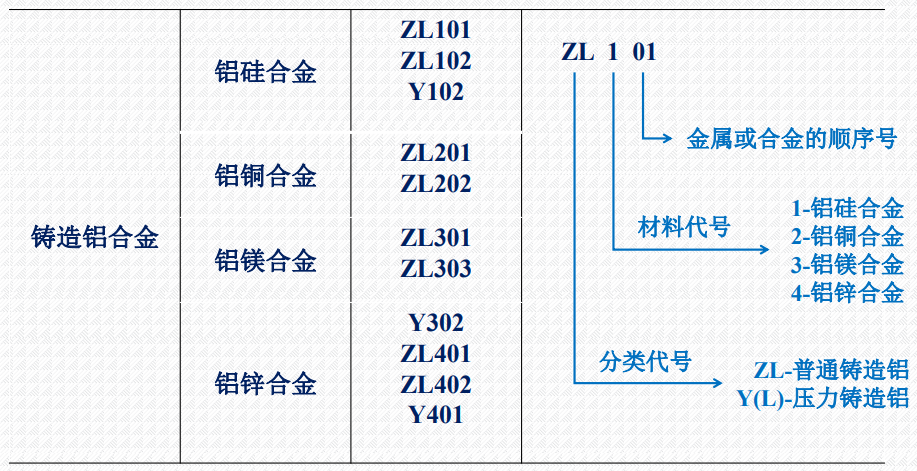

Koda za igranje aluminijeve zlitine
Metoda za imenovanje deformiranih aluminijevih in aluminijevih zlitin (GB/T 16474-2011)
Metoda poimenovanja za deformirane ocene aluminije in aluminijeve zlitine sprejme sistem štirih znakov: prva, tretja in četrta števka so arabske številke, druga številka pa je angleška kapitalska črka; Prva številka predstavlja skupino aluminijevih in aluminijevih zlitin; Druga številka ali črka predstavlja spremembo originalne čiste aluminijaste ali aluminijeve zlitine; Zadnji dve števki kažeta na čistost različnih aluminijevih zlitin ali aluminija v isti skupini; Mednarodne ocene štirimestnih sistemov se lahko neposredno sklicujejo. Na primer: 7A047075.

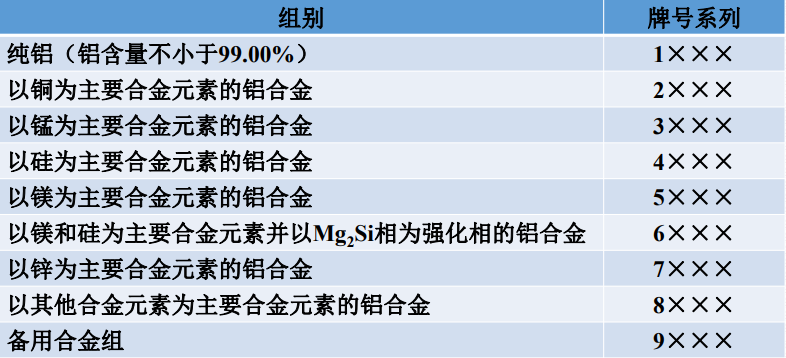

Skupine deformiranih aluminijevih in aluminijevih zlitin
Državna koda za deformirane aluminijaste in aluminijeve zlitine (GB/T16475-2008)
Osnovne državne kode za deformirane aluminijaste in aluminijeve zlitine: F (brezplačno delovno stanje), O (žarjeno stanje), H (stanje utrjenega dela), W (stanje toplotne obdelave raztopine), T (stanje toplote).

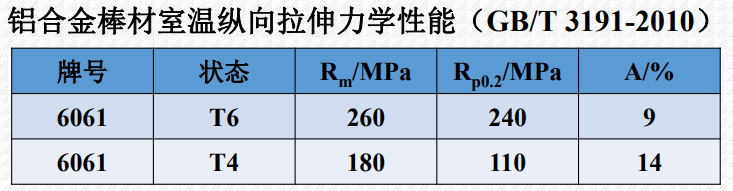

Učinkovitost in stanje materialov aluminijeve zlitine sta neposredno povezana
Ocene deformiranih aluminije in aluminijeve zlitine
Ocene aluminijeve zlitine, ki se uporabljajo na Kitajskem: LG1 、 LD10 ；, razvrščeno po zlitinah lastnosti in aplikacij: industrijski čisti aluminij (L), industrijski aluminij z visoko čistočo (LG), prevlečen z aluminijem (LB), aluminij proti rju Ly), ultra trdi aluminij (LC), kovani aluminij (LD), poseben aluminij (LT) itd.; Na splošno lahko ustreza štirim ocenam znakov, ki jih najdete v GB/T 3190-2008.
Razvojni status aluminijevih zlitin na Kitajskem
Kitajska je glavni proizvajalec in potrošnik materialov aluminijeve zlitine; Materiali iz aluminijeve zlitine imajo široko paleto aplikacij v prevozu, morskih, vesoljskih in drugih poljih, zlasti v nekaterih lahkih ključnih komponentah avtomobilov, letal, zrakoplovov, ladij in drugih polj. Materiali aluminijeve zlitine so nenadomestljivi; Kitajska je država z veliko proizvodnjo aluminijastih materialov in velikim obsegom proizvodne opreme na svetu; Trenutno velika večina materialov aluminijevih zlitin na Kitajskem spada v srednjo do nizkih končnih izdelkov, nekatere izdelke pa je treba še vedno kupiti po visokih cenah iz tujine z zastarelo raven obdelave in slabo stabilnostjo izdelkov.
Razvojni cilji materialov aluminijeve zlitine na Kitajskem
Poročilo o raziskavi 2019 o razvojni strategiji osnovnih gradiv (neferoznih kovin) kitajske inženirske akademije. Kitajsko združenje za neferrozne kovine na podlagi dejanskih razmer na Kitajskem in ozkih grlh, ki se srečujejo na področju aluminijevih zlitin ravni in celovite mehanske in procesne lastnosti materialov bodo ustrezale zahtevam sodobnih kazalnikov proizvodne industrije; Do leta 2035 bodo materiali aluminijeve zlitine dosegli dobro mednarodno raven, dosegli samooskrbo in izvoz velike večine materialov aluminijevih zlitin ter uresničevanje razvoja globalne industrije aluminijevih zlitin.
Nov napredek v materialih aluminijevih zlitin na Kitajskem
V poljih na nižjih poljih je nujno povpraševanje po velikih in visokozmogljivih materialih aluminijevih zlitin; Izpopolnjevanje mikrostrukture; Z dodajanjem litija ali redkih zemeljskih elementov itd.; Skozi tehnologijo naknadne obdelave: več natančnosti, velika deformacija itd.; Kompozitni materiali na osnovi aluminija; Aluminijasta zlitina v prahu; Oblikovanje razpršil, oblikovanje koagulacije in tiksotropno oblikovanje.

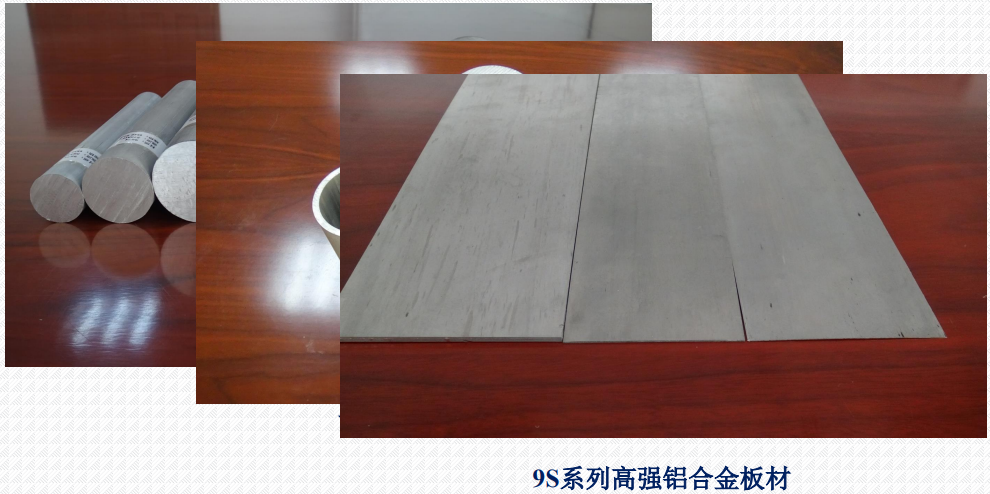

9 serij visokozmogljiva praška metalurgija aluminijasta zlitina
Raziskovalni in razvojni dosežki Inštituta za uporabno kemijo Changchun, Kitajska akademija znanosti, ki je trajala več kot 20 let; Inkubacijski projekt Qingdao Zhongke Applied Institute za raziskovanje kemijske tehnologije; Svetovni industrializirani projekti metalurgijske aluminijeve zlitine v prahu; Z uporabo mehanskega zlitin+tehnologije za oblikovanje/trdno oblikovanje/prah metalurgije, serija posebnih aluminijevih zlitin z visoko trdnostjo (9s), visoko korozijsko odpornostjo (9C), visoko temperaturno odpornost ) so pripravljeni; Napolni vrzel v aluminijastih zlitinah na Kitajskem in lahko nadomesti uvožene zlitine 7075, 5083, CZ42 in 4032.

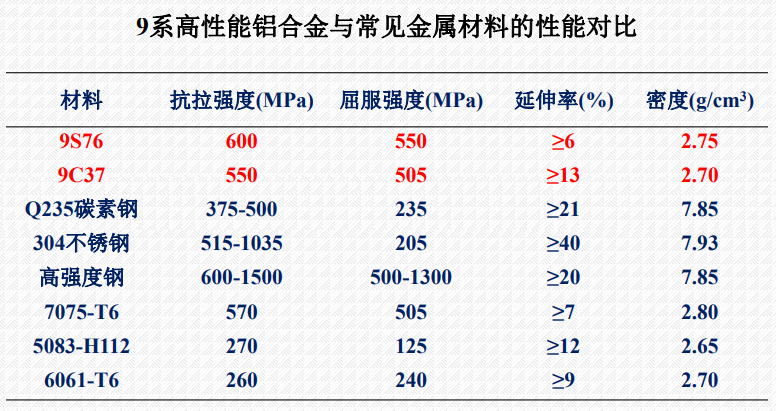

Lastnina
Posebni materiali za aluminijeve zlitine, pripravljeni z metodo metalurgije v prahu, imajo visoko moč, stabilno delovanje in bistveno boljše kazalnike kot tradicionalne aluminijeve zlitine, proizvedene v industrializaciji; Kazalniki mehanskih zmogljivosti materialov v tridimenzionalni smeri so v osnovi enaki.
Metoda oblikovanja
Odličen postopek sintranja lahko doseže dobro delovanje brez staranja in postopek je preprost.
Učinkovitost varjenja
Mehanizem mikro ojačanja materiala z aluminijevo zlitino 9 serije ne kaže znatnega zmanjšanja trdnosti pri varilnem sklepu za trenje.
Raziskovanje uporabe aluminijeve zlitine na področju domačih aparatov
Razprava o uporabi aluminijeve zlitine na polju domačih naprav - pločevina
Aluminijasta plošča ima boljšo korozijsko odpornost kot jeklena plošča; Navadna anodizacija lahko izboljša estetiko; Oksidacija trde anodizacije/mikro loka lahko izboljša odpornost in varnost obrabe; Se lahko uporablja za plošče, strukturne plošče, predale itd.; Odporen na madeže, odporen na sonce in ni enostavno opraskati.
Možna tehnična težava: enotnost površinskega obdelave za velike plošče.
Razprava o uporabi aluminijeve zlitine na področju domačih aparatov - profilov in cevi
Profili aluminijevih zlitin lahko nadomestijo jeklo in se uporabljajo kot konstrukcijski podporni materiali za gospodinjske aparate; Tanke stenske cevi se lahko uporabljajo kot cevi za izmenjavo toplote za klimatske naprave/hladilnike, ki nadomeščajo bakrene cevi; 9C1 * serijska aluminijasta zlitina z več kot 99% aluminijasta sestava; Natezna trdnost doseže več kot 300MPa, toplotna prevodnost pa 210W/m • K ±; Korozijska odpornost in dobra tekočnost hladilnega sredstva.

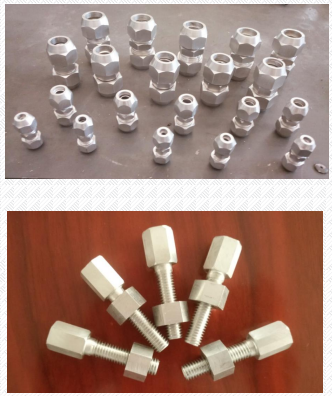

Razprava o uporabi aluminijeve zlitine na področju domačih aparatov - rezervni deli
Zamenjajte baker zlitine, da ustvarite priključke za hladilnik/klimatsko napravo, neposredne konektorje itd.; ρ (9s) = 2,80 ， ρ (9c) = 2,70 ， ρ (H62) = 8,93 ， ρ (T2 、 T3) = 7,83 ； Zamenjajte jeklo s proizvodnjo vijakov in matic; Preprečiti elektrokemično korozijo lupine; Izboljšajte celovito delovanje električnih naprav.
Razprava o uporabi aluminijeve zlitine na področju domačih aparatov - notranji rezervoar za grelnik vode
Trenutno se uporabljajo postopki upogibanja jeklenih plošč, varjenja in emajliranja, kar ima za posledico neenakomerne zvare, ki so nagnjeni k koroziji in puščanju, kar vpliva na njihovo življenjsko dobo.
Predlog: Zamenjajte z notranjo podlogo aluminijeve zlitine.

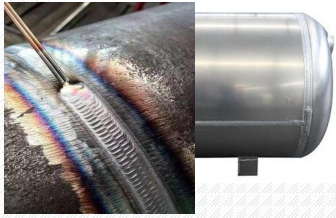

Možnost 1: Ekstruzijska cev+Trenje mešanja varilnika+mikro lok oksidacija, možnost 2: upogibanje aluminijaste plošče+trenje mešalno varjenje+mikro oksidacija.
Varjenje z mešanjem trenja ima gladek varilni šiv in dobro zanesljivost; Po oksidaciji mikro loka je površina notranje obloge prevlečena z aluminino keramično plastjo, ki je varna in netoksična.

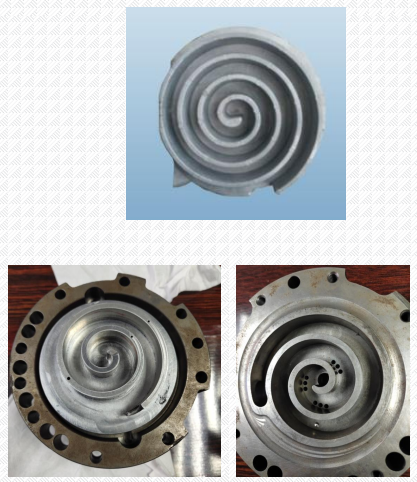

Razprava o uporabi aluminijeve zlitine na polju domačih naprav - vrtinčni disk
Nove klimatske naprave za energetsko vozilo široko uporabljajo kompresorji za pomikanje, ki so majhne velikosti in imajo visoko delovno učinkovitost; Aluminijeve zlitine vrtinčni diski so lahki, imajo nizke vibracije in majhen hrup; Določena tuja blagovna znamka gospodinjske klimatske naprave uporablja vrtinčni kompresor z dinamičnim diskom aluminijeve zlitine, ki doseže razmerje med energijo 3,6.
tradicionalna metoda
Vlivanje z nizkim tlakom; Tekoče kovanje; Vroče kovanje; Oblikovanje hrbtnega tlaka; 4032 Aluminijeva zlitina; Sobna temperatura natezna trdnost 360MPA, trdota 110Hb.
Novi materiali in novi procesi
Praškast natančno oblikovanje tehnologije; Dimenzije ponarejenih izdelkov so podobne kot pri končnih delih; Lahko doseže minimalno ali brez rezanja; Kovanje ima dobro moč in visoko temperaturno odpornost. Aluminijasta zlitina 9E serije: Natezna trdnost sobne temperature 450MPA, trdota 135HB; Natezna trdnost pri 350 ℃ 180MPA; Najvišja temperatura, odporna na toploto, lahko doseže 450 ℃.
Raziskovanje uporabe aluminijeve zlitine na polju domačih naprav - notranje vedro pralnega stroja bobna
Trenutno je notranje vedro strojev za pranje bobnov večinoma izdeljeno iz materiala iz nerjavečega jekla; Nerjaveče jeklo zamenjajte z visoko trdno in korozijsko odporno aluminijasto zlitino; Lahko zmanjša težo za več kot 50%; Teoretično lahko izboljša učinkovitost in zmanjša hrup.
Pralni stroj brez nalaganja
