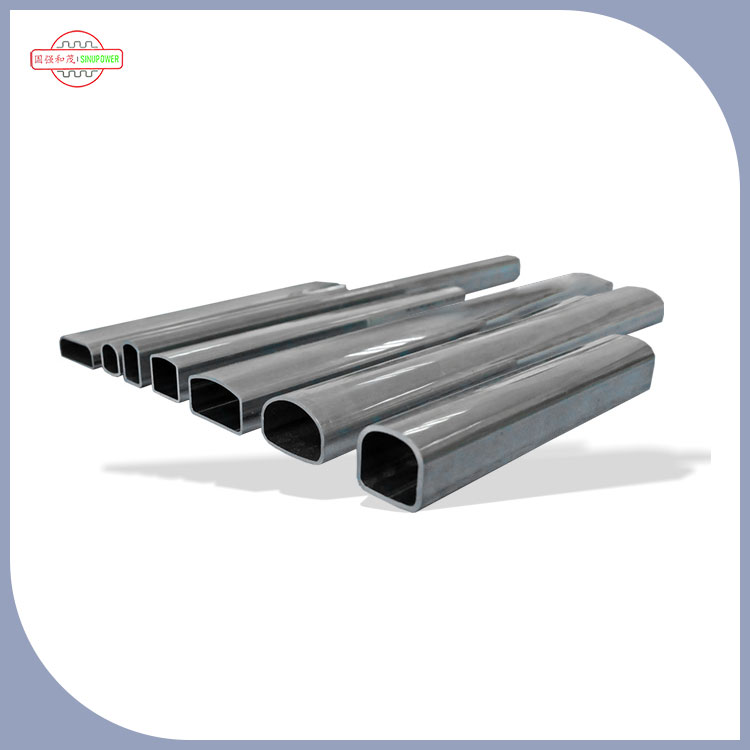

Glavna cev (običajno imenovana tudi "razdelilnik" ali "glavna cev") cevi za glavo za vzporedni pretok je ena od njegovih osnovnih strukturnih komponent, ki neposredno določa učinkovitost prenosa toplote, stabilnost sistema in operativno zanesljivost kondenzatorja. Njegova vloga je mogoče razširiti iz štirih osnovnih razsežnosti: srednje distribucije/zbiranja, strukturne podpore, tlačnega ravnovesja in pomoči za izmenjavo toplote, kot sledi:
1 、Funkcija jedra: natančno dodelite in zbirate hladilna sredstva, da zagotovite učinkovitost izmenjave toplote
To je najpomembnejša vloga nadzornika. Jedrna enota za izmenjavo toplote vzporednega kondenzatorja pretoka je "glavna cev+ploščata cev+plavuti", kjer je glavna cev razdeljena na glavno dovodno cev in glavno cev, ki deluje skupaj, da doseže učinkovit pretok hladilnega sredstva:
Vstopni nadzornik: Enakomerno distribuirajte hladilno sredstvo
Visokotemperaturno in visokotlačno plinasto hladilno sredstvo, izpuščeno iz kompresorja, najprej vstopi v glavno cev. Nadzornik bo hladilno sredstvo enakomerno razdelilo v desetine vzporednih ravnih cevi prek "diverzijskih lukenj" ali "preusmeritvenih struktur" (ravne cevi so glavni kanali za hladilno sredstvo za izmenjavo toplote z zrakom).
Če je porazdelitev neenakomerna, lahko nekatere ravne cevi zaradi prekomernega hladilnega sredstva postanejo "nasičene", medtem ko lahko druge postanejo "prazne cevi" zaradi nezadostnega hladilnega sredstva, neposredno zmanjšajo celotno učinkovitost prenosa toplote kondenzatorja in celo povzročijo alarm visokega tlaka v sistemu.
Nadzornik izvoza: zbira in vodi hladilno sredstvo
Po zaključku izmenjave toplote z zunanjim hladnim zrakom v ravni cevi se hladilno sredstvo kondenzira iz "plinastega" stanja do "plinsko-tekoče mešanice" ali "tekočega" stanja in nato prilete v glavno cev. Nadzornik zbira vse hladilno sredstvo v ravnih ceveh in ga pošlje v napravo za plin (na primer ekspanzijski ventil) skozi izhodni cevovod, da dokonča naslednjo stopnjo hladilnega cikla.
Izvozni nadzornik bo uporabil tudi "strukturo akumulacije tekočine" (na primer spodnji utor), da se zagotovi, da tekoče hladilno sredstvo najprej izteka in zmanjša vnos plinaste hladilnice v napravo za plin (da se izognemo zmanjšanju učinkovitosti moči).
2 、Strukturna podpora: fiksna enota za izmenjavo toplote za zagotovitev splošne stabilnosti
Ravne cevi in plavuti vzporednega kondenzatorja pretoka je treba pritrditi z glavno cevjo, da tvori togo celoto:
Nadzorniki običajno uporabljajo visoko trdno aluminijevo zlitino (lahka, dobra toplotna prevodnost), ki je tesno povezan s ploščatimi cevmi s postopki "mehanske širitve" ali "drzne". Ne more samo zdržati visokega tlaka hladilnega sredstva (običajno 1,5-3,0 MPa), ampak se upira tudi zunanjim udarcem, kot so vožnja vozil in vibracija opreme.
Če ni fiksnega nadzornika, se bo zaradi neenakomernega stresa zlomilo na desetine tankih ravnih cevi, kar bo povzročilo uhajanje hladilnega sredstva in neposredno poškodovalo kondenzator.
3 、Tlačno ravnovesje: nihanja hladilnega sredstva za zaščito varnosti sistema
Med delovanjem hladilnega sistema lahko tlak hladilnega sredstva niha zaradi delovnih pogojev, kot so zaustavitev kompresorja in spremembe temperature okolice. Glavna cev lahko pritisk nakloni z naslednjimi metodami:
Volumen pufra: Glavna cev ima v notranjosti določeno prostornino, ki lahko začasno sprejme "presežek" hladilnega sredstva, ki ga povzroči nenadni dvig tlaka, pri čemer se izognete sistemskemu tlaku, ki takoj presega varnostni prag (na primer, ko je tlak kompresorja previsok, glavna cev lahko ublaži vpliv visokega tlaka na ravno cev).
Pomoč za ločevanje plinske tekočine: V glavni cevi se bo v zgornjem delu glavne cevi zaradi nizke gostote nabralo v zgornjem delu glavne cevi, medtem ko bo tekoče hladilno sredstvo zaradi visoke gostote odlagalo v spodnjem delu. "Zgornja in spodnja večplastna" struktura glavne cevi lahko pomaga pri ločevanju plina in tekočine, kar zmanjša tveganje za "tekoče kladivo" (če tekoče hladilno sredstvo neposredno vstopi v kompresor, bo poškodoval kompresor).
4 、Pomoč za izmenjavo toplote: zmanjšuje lokalno toplotno odpornost in izboljša splošno učinkovitost prenosa toplote
Čeprav nadzornik ni glavna komponenta izmenjave toplote, lahko pomaga pri izmenjavi toplote z materialnim in strukturnim oblikovanjem:
Materialna toplotna prevodnost: Aluminijasta zlitina, ki se uporablja za glavno cev, ima toplotno prevodnost približno 200 W/(M · K), kar je veliko več kot pri običajnem jeklenem materialu. Lahko še razprši toploto, ki se prenaša s plosko cevjo v zrak, kar zmanjša lokalno kopičenje toplote (na primer, ko je temperatura v bližini glavne cevi visoka, glavna cev lahko pomaga pri odvajanju toplote, da se izognete razpoki na priključku med ravno cevjo in glavno cevjo zaradi prekomerne temperaturne razlike).
Strukturna optimizacija: Nekatere zunanje stene glavnih cevi bodo zasnovane z "mikro plavuti" ali "utori" za povečanje kontaktnega območja z zrakom in posredno izboljšanje učinkovitosti razpršitve toplote (zlasti v kompaktnih prostorih, kot je klimatska naprava vozila, lahko ta zasnova kompenzira problem neustrezne površine toplotne izmenjave).
