Povzetek
Ko kondenzator deluje premalo, so simptomi videti znani: višja poraba energije, nestabilne izhodne temperature, pogosto čiščenje, prezgodnje puščanje in nekakšen hrup tresljajev, ki se pojavi ob najslabšem možnem času. AOkrogla kondenzatorska cev tipa Dje pogosto izbran v kompaktnih kondenzatorskih zgradbah, ker pomaga uravnotežiti tri konkurenčne potrebe: izkoristek površine za prenos toplote, stabilnost pretoka in mehansko robustnost v omejenem odtisu. V tem članku razčlenim, kaj gre običajno narobe pri kondenzatorjih v resničnem svetu, kaj običajno pomeni namen oblikovanja "tip D + okrogel", kaj navesti, da se izognete napakam pri nabavi, in kako razmišljati o trajnosti (korozija, obraščanje, vibracije), preden cev sploh doseže vašo delavnico.
Kazalo
- Oris na prvi pogled
- Katere težave skušajo rešiti kupci?
- Kaj je okrogla kondenzatorska cev tipa D v praksi?
- Kje se najbolje prilega v kondenzatorskih sistemih?
- Kaj navesti, da se zmogljivost ujema z risbo
- Kako razmišljati o koroziji, obraščanju in vibracijah
- Vprašanja dobaviteljev, ki preprečujejo drago predelavo
- Tabela za izbiro in odpravljanje težav
- pogosta vprašanja
- Zaključne misli
Oris na prvi pogled
- Najprej:določite bolečo točko (prostor, padec tlaka, vibracije, korozija, obraščanje ali izkoristek montaže).
- Nato:potrdite, kaj "tip D" pomeni za vašo konstrukcijo (profil, končna oblika, vmesnik cev-glava ali geometrija pakiranja).
- Naprej:zaklepanje specifikacij, ki poganjajo resnične rezultate (dimenzije, toleranca, zlitina/material, čistoča, preskusna metoda).
- Končno:uskladite se z dobaviteljem, ki lahko dokaže doslednost z zapisi inšpekcijskih pregledov in nadzorom procesov – ne le s stranjo kataloga.
Katere težave skušajo rešiti kupci?
Večina ljudi ne gre nakupovati zaOkrogla kondenzatorska cev tipa Dker se sliši kul. To počnejo, ker nekaj boli – običajno zaradi stroškov, časa delovanja ali obojega. Tu so bolečine, ki jih najpogosteje vidim, ko ekipe ocenjujejo možnosti cevi za kondenzator:
- Prostora je malo:območje tuljave je omejeno, ciljne zmogljivosti pa ostajajo enake.
- Padec tlaka narašča:črpalke/ventilatorji delajo težje in poraba energije se poveča.
- Umazanje in luščenje:zmogljivost je ob zagonu videti dobra, nato pa se po tednih ali mesecih zmanjša.
- Utrujenost zaradi vibracij:cevni nosilci so "dovolj dobri", dokler se pri določenih obremenitvah ne pojavi resonanca.
- Korozijska presenečenja:sistemi mešanih kovin, premiki kemije vode ali obalna okolja skrajšajo življenje.
- Težave z izkoristkom sestavljanja:majhen dimenzionalni zamik povzroči napake pri spajkanju/varjenju, puščanje ali predelavo.
- Nestanovitnost predhodnega časa:potrebujete predvidljivo dobavo in ponovljivo kakovost, ne enkratne serije, ki je videti popolna.
Najboljša izbira cevi je tista, ki zmanjša vaš profil tveganjaza vaše dejanske pogoje delovanja. Zato bi morali govoriti o tem, kaj "tip D" običajno pomeni, preden govorimo o "boljšem prenosu toplote".

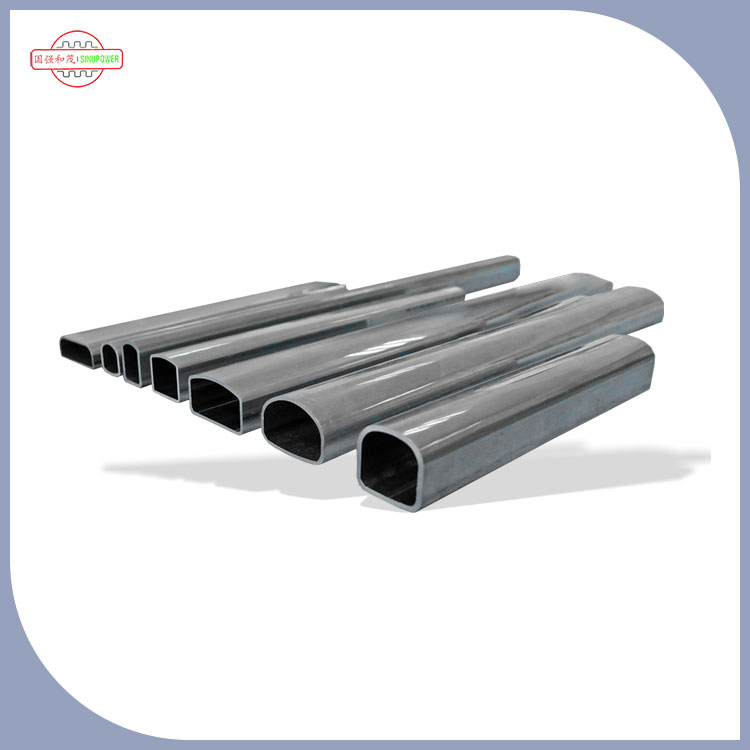

Kaj je okrogla kondenzatorska cev tipa D v praksi?
Poimenovanje je lahko zmedeno, ker se "D-tip" v panogah uporablja različno. V mnogih konstrukcijah kondenzatorja "tip D" pogosto signalizira izbiro geometrije ali vmesnika, namenjeno izboljšanju tesnjenja, stika ali stabilnosti sklopa, hkrati pa ohranja obnašanje toka bližje temu, kar bi pričakovali od okroglega prehoda.
Moja praktična definicija: A Okrogla kondenzatorska cev tipa Dje običajno zasnovan tako, da ohranja gladek pretok tekočine (ključna prednost okroglih pretočnih poti), hkrati pa uvaja nadzorovano ravno ali indeksirano funkcijo (namen »D«), ki pomaga pri postavitvi, razmiku, spajanju cevi in glave ali uporabi kontaktne površine - zlasti v kompaktnih tuljavah.
Zakaj je to pomembno? Ker veliko težav z "zmogljivostjo" v kondenzatorjih ne povzroča teorija prenosa toplote - povzročajo jih variacije v proizvodnji in pogoji na terenu. Cev, ki jo je lažje namestiti, jo je lažje spojiti in je manj občutljiva na zlaganje manjših dimenzij, je lahko vredna več kot majhno teoretično povečanje učinkovitosti.
Če ocenjujete to vrsto cevi, ne vprašajte le "Ali je okrogla?" vprašaj:Kateri del moje konstrukcije postane bolj stabilen ali bolj ponovljiv zaradi namena oblikovanja tipa D?
Kje se najbolje prilega v kondenzatorskih sistemih?
Pri uporabi kondenzatorjev v industrijskih obratih in sistemih HVAC je izbira cevi običajno ravnotežje med območjem prenosa toplote, porazdelitvijo pretoka in mehansko odpornostjo. AOkrogla kondenzatorska cev tipa Dse pogosto izbere, ko:
- Potrebujete kompaktnost:tesnejše pakiranje tuljav ali bolj predvidljiva poravnava cevi pomaga doseči ciljne zmogljivosti v istem ovoju.
- Želite stabilno obnašanje pretoka:okrogle pretočne poti lahko pomagajo zmanjšati nenadne pritiske v primerjavi z bolj agresivno oblikovanimi kanali.
- Vaš postopek spajanja zahteva ponovljivost:dosledna funkcija profila lahko zmanjša variabilnost sestavljanja.
- Nihanje obratovalnih pogojev:vibracije, temperaturni cikli in občasne obremenitve nagrajujejo mehansko stabilno geometrijo.
Še en preverjanje resničnosti: če vaš kondenzator deluje z nedosledno porazdelitvijo (vroče točke, neenakomerne izhodne temperature), lahko izgubite veliko več zmogljivosti zaradi nepravilne porazdelitve, kot boste kadar koli pridobili z "optimizirano" obliko cevi. Torej obravnavajte izbiro cevi kot del sistema: glave, nosilci, stik z rebri, kakovost spajanja in strategija čiščenja.
Kaj navesti, da se zmogljivost ujema z risbo
Tukaj je past, ki sem jo videl prevečkrat: risba je "popolna", vendar ne nadzoruje podrobnosti, ki dejansko urejajo tveganje puščanja, padec tlaka in izkoristek sklopa. Če želite aOkrogla kondenzatorska cev tipa Dda se dosledno obnašajo od serije do serije, so to elementi specifikacije, ki se izplačajo.
Osnovne specifikacije, ki jih je treba zakleniti
- Zunanji premer in debelina stene:vključujejo toleranco in merilno metodo.
- Dolžina in kakovost reza:omejitve bruhov, pravokotnost in zahteve glede končnih pogojev.
- Material/zlitina:ujemanje s korozijskim okoljem in postopkom spajanja.
- Stanje in čistoča površine:nadzor olja, ostružkov, prahu; opredeli sprejemljive površinske napake.
- Preskus tlaka/tesnosti:določite preskusni tlak, medij (zrak/voda), čas zadrževanja in merila sprejemljivosti.
- Dimenzijska stabilnost po oblikovanju/spojovanju:če so cevi predhodno oblikovane ali končno obdelane, navedite preglede po obdelavi.
Če nabavljate mednarodno, je prav tako pametno navestipakiranje in rokovanjezahteve. Cevi kondenzatorja se lahko poškodujejo zaradi navidezno manjših udarcev: udrtine, ovalnosti, opraskane površine in kontaminacija. Te napake se morda ne bodo pokazale do spajanja ali tlačnega testiranja - ko je predelava veliko dražja.
Kako razmišljati o koroziji, obraščanju in vibracijah
»Trajno« ni en sam atribut. Za kondenzatorske cevi je vzdržljivost običajno rezultatkemija(odpornost proti koroziji),fizika(vibracije in utrujenost) inoperacije(umazanje in čiščenje). Evo, kako bi to razčlenil, ko bi se odločal, ali aOkrogla kondenzatorska cev tipa Dje prava poteza.
korozija
- Kemija vode je pomembna:raven klorida, pH, raztopljeni kisik in biocidni programi spremenijo korozijsko obnašanje.
- Mešani kovinski sistemi:galvanski pari lahko tiho pospešijo poškodbe, če niso izolirani ali zdravljeni.
- Površinska zaščita:premazi ali strategije oblog lahko pomagajo, vendar le, če jih vaš način čiščenja ne bo odstranil.
Umazanje in luščenje
- Pričakujte upad zmogljivosti:vgradite dostop za čiščenje in izberite specifikacije cevi, ki dopuščajo vaš pristop čiščenja.
- Kompromis hitrosti:višja hitrost lahko zmanjša usedline, lahko pa poveča erozijo ali energijo črpanja.
- Realnost vzdrževanja:če lahko vaša ekipa čisti samo dvakrat na leto, izberite obliko, ki ostane stabilna med čiščenji.
Vibracije in utrujenost
- Strategija podpore:geometrija cevi lahko pomaga, vendar oporniki in razmiki pogosto odločajo o končni življenjski dobi ob utrujenosti.
- Toplotno kroženje:ponavljajoče se raztezanje/krčenje lahko povzroči ohlapnost spojev, če se tolerance premaknejo.
- Tveganje resonance:če ima vaša oprema znane pasove tresljajev, zgodaj preverite naravne frekvence cevi/podpore.
Če kupujete zaradi časa delovanja, zahtevajte dokaze o doslednosti. na primerSinupower cevi za prenos toplote Changshu Ltd., tako kot mnogi resni proizvajalci v tej kategoriji, postavlja to vrsto cevi okoli zanesljive storitve prenosa toplote in stabilnega obnašanja pretoka – vaša naloga je, da te trditve naredite »resnične«, tako da jih povežete z merljivimi merili sprejemljivosti v vaši naročilnici in načrtu pregleda.
Vprašanja dobaviteljev, ki preprečujejo drago predelavo
Če bi moral izbrati eno spremembo miselnosti kupcev, je to: ne ocenjujte samo cevi – ocenitepostopekki naredi cev. Ko nabavljate aOkrogla kondenzatorska cev tipa D, so ta vprašanja tista, ki zgodaj razkrijejo tveganje:
- Kako nadzirate dimenzijski premik med serijami?Vprašajte, kaj se meri, kako pogosto in kaj se zgodi, ko je izven specifikacij.
- Kaj pomeni "čisto" v vaši tovarni?Vprašajte o odstranjevanju ostružkov, kontroli olja in pakiranju po končnem pregledu.
- Kateri test je standardni in kateri neobvezen?Tlačni preizkus, vrtinčni tok (če je na voljo), vizualno razvrščanje, preverjanje trdote – navedite jasno.
- Ali lahko s pošiljkami predložite inšpekcijske zapisnike?Če je odgovor nejasen, ga obravnavajte kot signal.
- Kako preprečite poškodbe pri rokovanju med transportom?Udrtine in praske se lahko spremenijo v puščanje in ostanke.
- Kakšna je vaša praksa nadzora sprememb?Spremembe vira materiala ali spremembe orodij je treba sporočiti, preden prispe pošiljka.
Dobri dobavitelji ne bodo užaljeni zaradi teh vprašanj. Oddahnili si bodo, če mislite resno, ker resne stranke zmanjšajo nesporazume in nujno gašenje požara.
Tabela za izbiro in odpravljanje težav
Uporabite to tabelo kot hiter »zemljevid kupca« za povezovanje pogostih težav s kondenzatorjem s tem, kar morate navesti ali preveriti pri izbiriOkrogla kondenzatorska cev tipa D.
| Kupčeva bolečina | Kaj običajno povzroči | Kaj navesti/preveriti | Na kaj paziti |
|---|---|---|---|
| Zmogljivost se sčasoma zmanjša | Umazanje, luščenje, slab dostop za čiščenje | Združljivost metod čiščenja; stanje površine; predpostavke intervalov vzdrževanja | Agresivno čiščenje lahko poškoduje premaze ali spoje |
| Visok padec tlaka | Omejitev pretoka, nepravilna porazdelitev, grobe notranje površine | Namera pretočne poti; dimenzijska toleranca; notranja čistoča | »Majhni« tolerančni premiki lahko postanejo velike sistemske kazni |
| Napake puščanja po pridružitvi | Težave s kakovostjo konca, kontaminacija, neujemanje z vmesnikom glave | Omejitve pravokotnosti reza/zarezov; standard čistoče; načrt preskusa tesnosti | Kontaminacija se pogosto skrije do končnega tlačnega preizkusa |
| Hrup vibracij / razpoke zaradi utrujenosti | Podporni razmik, resonanca, termični ciklični stres | Strategija podpore; izbor materiala; dimenzijska stabilnost po oblikovanju | Geometrije cevi ne obravnavajte kot nadomestek za ustrezne podpore |
| Korozija in zgodnja zamenjava | Kemija vode, mešane kovine, izpostavljenost okolju | Izbira materiala/zlitine; strategija izolacije; dodatek za korozijo | Izbire materialov, ki ustrezajo vsem, le redko preživijo težka mesta |
| Nizek izkoristek sestavljanja | Nedoslednost serije, poškodbe pri rokovanju, nejasna merila sprejemljivosti | Inšpekcijske evidence; pakiranje; meje napak; pričakovanja nadzora sprememb | Stroški predelave pogosto presegajo razlike v ceni cevi |
pogosta vprašanja
Ali je okrogla kondenzatorska cev tipa D samo za eno industrijo?
Ni nujno. Isti koncept cevi se lahko pojavi povsod, kompaktni kondenzatorji in stabilna povezovalna snov. Spremeni se specifikacija: material, toleranca in testiranje se morajo ujemati z vašimi delovnimi pogoji (temperatura, kemija tekočine, profil vibracij, metoda čiščenja).
Kaj naj najprej dam prednost: prenos toplote ali zanesljivost?
V večini resničnih inštalacij zmaga zanesljivost. Nekoliko »manj optimalna« cev, ki ohranja delovanje več mesecev s predvidljivim čiščenjem in manj puščanjem, pogosto povzroči boljše skupne stroške kot zasnova, ki je na začetku močna, vendar se hitro poslabša ali oteži sestavljanje.
Kako se izognem naročilu napačne interpretacije tipa D?
Obravnavajte "D-type" kot zastavo za razjasnitev geometrije in podrobnosti vmesnika. Potrdite namero prečnega prereza, končne pogoje in kako se cev spoji z glavami in nosilci. Svojim nabavnim dokumentom dodajte skice, tolerance in točke pregleda, da ne bo dvoumnosti.
Ali potrebujem posebne preglede kakovosti za te cevi?
Če je kondenzator kritičen, ja. Določite vsaj preverjanje dimenzij, zahteve glede čistoče in metodo preskusa puščanja/tlaka. Za sisteme z večjim tveganjem zahtevajte zapise o inšpekcijskih pregledih serije in jasne omejitve napak (vdrtine, praske, ovalnost, robovi).
Kateri je najhitrejši način za zmanjšanje tveganja puščanja?
Zaklenite končno kakovost, čistočo in ravnanje/pakiranje. Številna puščanja se začnejo kot majhne težave – zareze, kontaminacija ali udrtine pri rokovanju – ki se razkrijejo šele med spajanjem ali pozni fazi tlačnega testiranja.
Zaključne misli
A Okrogla kondenzatorska cev tipa Dje lahko pameten odgovor, ko se spopadate s prostorsko stisko, plazenjem zaradi padca tlaka ali težavami pri montaži – še posebej, ko vaša ekipa potrebuje cev, ki se predvidljivo obnaša pod dejanskim delovnim stresom. Ključno je kupitidesnorazličico "D-tipa" za vašo kondenzatorsko arhitekturo, nato pa jo podprite s specifikacijami in disciplino inšpekcijskih pregledov, ki ohranjajo dosledno delovanje v vseh pošiljkah.
Če načrtujete gradnjo novega kondenzatorja ali zamenjavo cevi v obstoječem sistemu,Sinupower cevi za prenos toplote Changshu Ltd.vam lahko pomaga z možnostmi izdelkov in proizvodnim znanjem, prilagojenim storitvi kondenzatorja. Delite svoje pogoje delovanja, ciljno zmogljivost in ključne dimenzije in pomagali vam bomo zožiti specifikacijo cevi, ki ustreza vašim omejitvam. Ste pripravljeni napredovati?Kontaktirajte nas da se pogovorimo o vašem projektu in pridobimo ponudbo, ki je v skladu z vašimi dejanskimi zahtevami.
