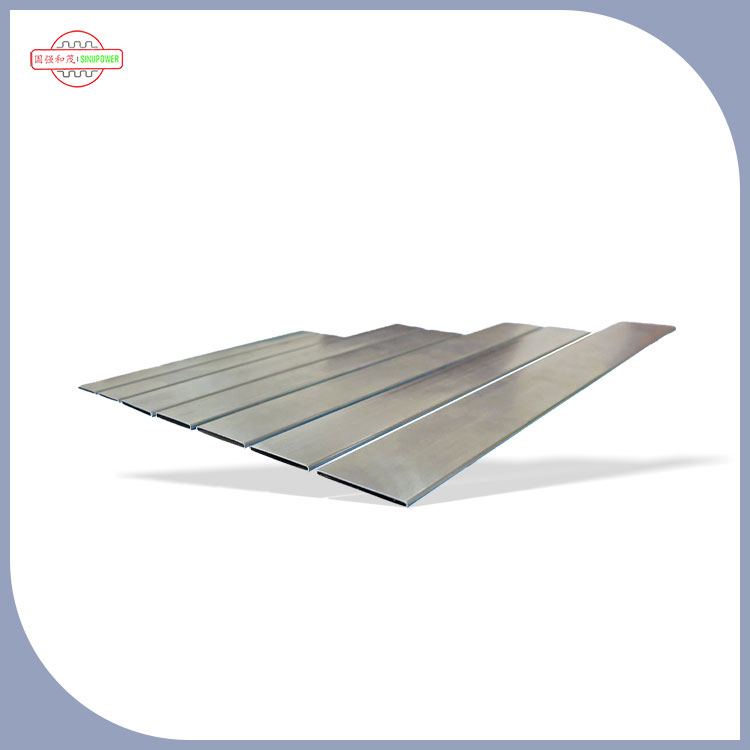

TheB-cevi za zložen radiatorigra ključno vlogo pri izvajanju kroženja in prenosa toplote jedrnega medija za izmenjavo toplote, medtem ko se prilagaja strukturnim značilnostim zložljivega radiatorja, ob upoštevanju učinkovitosti prenosa toplote, strukturne trdnosti in prilagodljivosti montaže. Je glavni nosilec za doseganje funkcije odvajanja toplote, njegovo posebno funkcijo pa je mogoče razstaviti na naslednje ključne dimenzije:
1. Zaprt krožni kanal medija za izmenjavo toplote jedra
Kot ekskluzivni pretočni kanal za hladilne medije, kot so voda, antifriz etilen glikol in termalno olje, uresničuje usmerjeno kroženje medija znotraj radiatorja, preprečuje puščanje medija in zagotavlja stabilno delovanje zaprtega cikla sistema za odvajanje toplote. Je "oddajna posoda" za prenos toplote od konca vira toplote do konca odvajanja toplote radiatorja in vse obnašanje pri prenosu toplote temelji na pretoku medija znotraj B cevi.
2. Učinkovito prevajanje in izmenjava jedra toplote
Po eni strani je stena cevi B v neposrednem stiku s komponentami za izmenjavo toplote ali visokotemperaturnim medijem na koncu vira toplote, hitro absorbira toploto in jo vodi na zunanjo stran stene cevi; Po drugi strani pa je zunanja stran stene cevi tesno pritrjena na rebra za odvajanje toplote zložljivega radiatorja, prenaša absorbirano toploto na rebra in nato razširi območje odvajanja toplote skozi rebra, da izvede prisilni konvekcijski prenos toplote z zrakom, s čimer se zaključi celoten proces prenosa toplote "absorpcija toplote, prenos toplote, prenos toplote". Toplotna prevodnost in struktura stene cevi neposredno določata osnovno učinkovitost prenosa toplote radiatorja.
3. Montaža in strukturna podpora za zložljive strukture
Glavna značilnost zložljivega radiatorja je, da so rebra razporejena tako, da prihranijo prostor in povečajo gostoto. Oblika preseka in konstrukcijske mere cevi B so posebej prilagojene tej zložljivi postavitvi in jih je mogoče natančno vstaviti v rezervirane reže ali montažne luknje zložljivih reber, s čimer se doseže tesna montaža med cevmi in rebri. Hkrati kot skeletna komponenta jedra radiatorja prevzame podporno vlogo reber in celotne strukture, se med uporabo upira srednjemu tlaku, obremenitvi pri sestavljanju in udarcem vibracij, zagotavlja stabilnost zložljive strukture in preprečuje deformacijo jedra ter ločitev cevi in reber.
4. Zaščita tlačnega ležaja in tesnjenja za zagotavljanje zanesljivosti sistema
Med delovanjem hladilnega sistema je v notranjosti določen pritisk in cev B mora imeti ustrezno nosilnost tlaka, da prenese notranji tlak, ki nastane zaradi kroženja medija, in prepreči zlom in puščanje stene cevi; Hkrati je zasnova vrat B-cevi prilagojena tesnilni strukturi vodne komore/končnega pokrova radiatorja, ki sodeluje s spoji in tesnili, da tvori popoln zaprt sistem, preprečuje uhajanje medija in se prilagaja potrebam dolgoročnega stabilnega delovanja zložljivega radiatorja v različnih delovnih pogojih (kot so industrijska oprema, nove energetske baterije, elektronsko odvajanje toplote itd.).
Optimizirajte pretočni upor in enakomernost prenosa toplote
Notranji premer, profil prečnega prereza in zasnova pretočnega kanala B-cevi so bili optimizirani za zmanjšanje pretočnega upora in porabe energije obtočne črpalke ob zagotavljanju srednje stopnje pretoka. Hkrati medij enakomerno teče znotraj cevi, pri čemer se izogiba neenakomernemu prenosu toplote, ki ga povzroča prehitra ali prepočasna lokalna hitrost pretoka. V kombinaciji z razporeditvijo prepognjenih reber z visoko gostoto je porazdelitev temperature v območju prenosa toplote celotnega jedra radiatorja bolj uravnotežena, kar izboljša doslednost celotnega učinka odvajanja toplote.
Poleg tega so B-cevi običajno izdelane iz tankostenskih in učinkovitih materialov za izmenjavo toplote (kot so aluminijeve zlitine in bakrove zlitine), ki lahko zagotovijo prenos toplote in tlačno nosilnost, hkrati pa zmanjšajo skupno težo radiatorja. To je v skladu s ciljem oblikovanja "majhne prostornine, visoke moči odvajanja toplote" zložljivih struktur in je ključna osrednja komponenta za zložljive radiatorje za doseganje učinkovitega, kompaktnega in zanesljivega odvajanja toplote.
