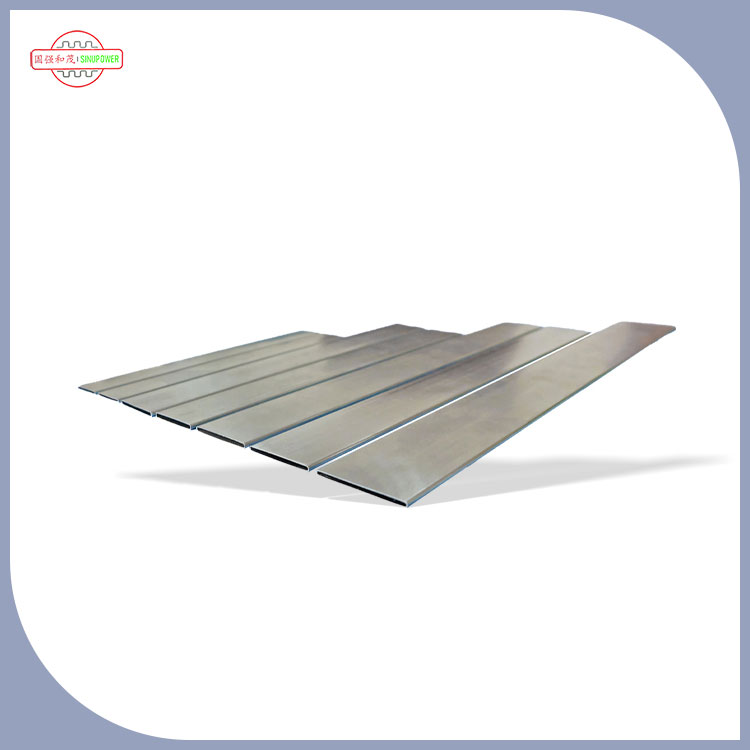

Sinupower raziskuje, kakoPravokotne cevise obnašajo med postopki rezanja, vrtanja in varjenja v sodobnih proizvodnih okoljih, kjer geometrija in odziv materiala neposredno vplivata na natančnost in strukturno zanesljivost v nadaljnjih aplikacijah.
V proizvodnih delavnicah se pravokotni votli profili pogosto obravnavajo kot enostavni strukturni elementi, vendar je realnost bolj niansirana. Njihove ravne površine, ostri vogali in spremenljiva debelina sten predstavljajo edinstvene izzive v primerjavi s krožnimi profili. Vsaka stopnja – rezanje, vrtanje in varjenje – zahteva skrbno kontrolo napetosti, toplote in deformacije, da se ohrani dimenzijska natančnost in funkcionalna stabilnost.
Pravokotne cevi se pogosto uporabljajo v sistemih, kjer sta pomembna prostorska učinkovitost in porazdelitev obremenitve. Vendar njihova geometrija ustvarja neenakomerne točke koncentracije napetosti, zlasti na vogalih.
Za razliko od okroglih cevi, kjer so sile enakomerno porazdeljene vzdolž ukrivljenosti, pravokotni profili koncentrirajo napetost vzdolž robov. Ta lastnost postane še posebej pomembna med procesi izdelave, kjer lahko mehanska sila in toplotni vnos spremenita strukturno celovitost, če nista ustrezno nadzorovana.
Pravokotna oblika uvaja tri ključne inženirske učinke:
- Povečanje napetosti v kotu
- Neenakomerna porazdelitev toplote med varjenjem
- Smerno odvisna togost
Ti učinki vplivajo na to, kako je vsak korak izdelave načrtovan in izveden.
Rezanje je prvi korak, pri katerem začnejo pravokotne cevi kazati obnašanje, odvisno od geometrije. Ne glede na to, ali uporabljate mehanske žage, abrazivne sisteme ali metode termičnega rezanja, material reagira drugače vzdolž ravnih površin kot v kotih.
Pri mehanskem rezanju:
- Ravne površine omogočajo stabilen kontakt rezila
- Vogali povzročajo tresljaje
- Na izstopih iz robov je verjetneje nastajanje robov
Togost pravokotnih odsekov pomeni, da se rezalne sile ne absorbirajo enakomerno, kar zahteva nadzorovane hitrosti podajanja, da se prepreči popačenje.
Pri uporabi termičnih metod lokalizirano ogrevanje povzroči raztezne razlike po steni cevi. Ker ima pravokotna geometrija več toplotnih poti, se toplota odvaja neenakomerno, kar včasih povzroči rahlo zvijanje, če hlajenje ni uravnoteženo.
Vrtanje predstavlja eno najzanimivejših interakcij med silo orodja in geometrijo materiala. Ravne ploskvePravokotne ceviomogočajo stabilen vstop orodja, vendar se porazdelitev notranjih napetosti spremeni, ko sveder prodre.
Med vrtanjem:
- Začetni stik je stabilen zaradi opore na ravni površini
- Sredinska penetracija ustvarja cone kopičenja ostružkov
- Izstopna faza pogosto povzroči tveganje deformacije
Izhodna stran je še posebej občutljiva, ker je podpora materiala zmanjšana, kar vodi do morebitnega nastanka robov ali rahle ovalnosti lukenj.
Ko sveder napreduje, se napetost prerazporedi vzdolž sten cevi. Vogali lahko absorbirajo ali odbijajo napetost, odvisno od debeline in sestave materiala. Zaradi tega je doslednost vrtanja odvisna tako od nadzora podajanja kot strategije hlajenja.
Varjenje je tisto, kjer pravokotne cevi pokažejo svoj najbolj zapleten fizični odziv. Kombinacija vnosa toplote in geometrijske omejitve vodi do lokalnega raztezanja, krčenja in nastajanja preostale napetosti.
Za razliko od krožnih odsekov, ki omogočajo bolj gladko razpršitev toplote, pravokotni profili koncentrirajo toplotno energijo vzdolž zvarov in vogalov. To ustvari:
- Neenakomerne stopnje hlajenja
- Lokalizirana distorzija v bližini sklepov
- Kopičenje preostale napetosti vzdolž robov
Ko se zvarjeno območje ohlaja, sile krčenja neenakomerno vlečejo čez ravne plošče. To lahko privede do rahlega upogiba ali kotnega popačenja, če ni uravnoteženo z nadzorovanim zaporedjem.
| Faza postopka | Glavni izziv | Obnašanje pravokotne cevi | Nadzor fokusa |
| Rezanje | Vibracija robov | Koncentracija napetosti na vogalih | Stabilnost krme |
| Vrtanje | Izstopna deformacija | Neenakomerno sproščanje stresa | Podpora in hlajenje |
| Varjenje | Toplotno popačenje | Kotna akumulacija toplote | Toplotna bilanca |
| Naknadna obdelava | Popravek dimenzij | Sprostitev preostalega stresa | Nadzor poravnave |
Ta primerjava poudarja, kako vsaka stopnja uvaja različne mehanske in toplotne odzive, ki jih je treba upravljati neodvisno.
Obnašanje pravokotnih cevi ni odvisno samo od geometrije, temveč tudi od materiala. Aluminij, bakrove zlitine in konstrukcije na osnovi jekla se drugače odzivajo na mehanske in toplotne vplive.
Profili na osnovi aluminija:
- Visoka toplotna prevodnost
- Hitrejše odvajanje toplote med varjenjem
- Bolj nagnjen k lokalni deformaciji, če se pregreje
Profili na osnovi jekla:
- Večja strukturna togost
- Počasnejša difuzija toplote
- Boljša odpornost na deformacije zaradi vrtanja
Izbira materiala vpliva na to, kako agresivno je mogoče izvesti vsak korak izdelave brez ogrožanja strukturne stabilnosti.
Kakovost površine po rezanju je kritičen pokazatelj nadzora izdelave. Pravokotna geometrija uvaja edinstveno obnašanje površine:
- Ravni obrazi ohranjajo bolj gladke linije reza
- Na vogalih so pogosto vidni drobci
- Nastajanje zarez se ponavadi koncentrira na izstopnih robovih
Ohranjanje dosledne kakovosti robov zahteva uravnoteženje ostrine orodja, hitrost podajanja in nadzor vibracij.
V aplikacijah z visoko natančnostjo se sekundarna končna obdelava pogosto uporablja za stabilizacijo geometrije robov pred naslednjimi fazami izdelave.
Eden ključnih izzivov pri izdelavi pravokotnih cevi je ohranjanje poravnave lukenj na ravnih površinah.
Dejavniki, ki vplivajo na natančnost:
- Sprememba debeline stene cevi
- Upogib orodja pod obremenitvijo
- Nabiranje toplote med neprekinjenim vrtanjem
Neusklajenost je verjetnejša, če je več lukenj izvrtanih zaporedoma, ne da bi omogočili toplotno obnovitev materiala.
Strategija varjenja ima odločilno vlogo pri zmanjševanju popačenja. Ker pravokotna geometrija omejuje naravne raztezne poti, mora biti toplota porazdeljena v nadzorovanih zaporedjih.
Pogosti stabilizacijski pristopi:
- Izmenične smeri varjenja
- Kratki segmentirani zvari
- Kontrolirani intervali hlajenja
Te metode zmanjšajo kopičenje preostale napetosti vzdolž dolgih robov.
Med izdelavo lahko pravokotne cevi doživijo tri glavne vrste popačenja:
- Kotna deformacija na vogalih
- Upogib ravne površine zaradi toplotnega krčenja
- Torzijski zasuk zaradi neenakomernega zaporedja zvarov
Vsaka vrsta je povezana z drugo fazo izdelave in zahteva ciljne metode popravljanja.
Ključno spoznanje sodobne obdelave je, da rezanje, vrtanje in varjenje niso neodvisni koraki. Vsaka stopnja vpliva na naslednjo.
Na primer:
- Mikronapetost, ki jo povzroči rezanje, lahko poveča odstopanje pri vrtanju
- Pregrevanje pri vrtanju lahko vpliva na stabilnost varjenja
- Popačenje pri varjenju lahko spremeni končno dimenzijsko natančnost
Zaradi tega medsebojno povezanega vedenja je načrtovanje procesov bistveno in ne izbirno.
Z inženirskega vidika se pravokotne cevi med izdelavo obnašajo kot omejeni energetski sistemi. Mehanska sila, vnos toplote in strukturna geometrija medsebojno delujejo neprekinjeno.
Namesto da bi vsak proces obravnavali ločeno, se sodobni pristopi izdelave osredotočajo na:
- Kartiranje napetosti po strukturi cevi
- Predvidevanje toplotnega toka med varjenjem
- Kontrola vibracij med rezanjem in vrtanjem
Ta integrirani pogled pomaga zmanjšati kumulativno deformacijo med stopnjami.
Pravokotni profili se običajno uporabljajo v sistemih, ki zahtevajo kompaktno strukturno podporo in usmerjeno porazdelitev obremenitve, kot so:
- Sestavi za izmenjavo toplote
- Strukturni okvirni sistemi
- Zaprti kanali za tekočine
- Modularne mehanske podpore
V teh okoljih natančnost izdelave neposredno vpliva na stabilnost sistema in dolgoročno delovanje.
Obnašanje pravokotnih cevi med rezanjem, vrtanjem in varjenjem je odvisno od interakcije med geometrijo, lastnostmi materiala in procesno energijo. Vsaka stopnja uvaja različne mehanske in toplotne izzive, ki jih je treba obvladati, da ohranimo strukturno celovitost in dimenzijsko doslednost.
V tem okviru jeSinupower cevi za prenos toplote Changshu Ltd.še naprej preučuje dinamiko izdelavePravokotne cevikot del širših raziskav precizne obdelave cevi in razvoja komponent za prenos toplote.
