Povzetek članka
Pravokotne cevise pojavljajo v sodobnejših toplotnih izmenjevalnikih in toplotnih sistemih iz preprostega razloga: zagotavljajo močan prenos toplote v ozkih prostorih, medtem ko inženirjem pomagajo nadzorovati pretok zraka, padec tlaka in geometrijo tuljave. Ta članek pojasni, kje so pravokotne cevi smiselne, katere boleče točke odpravijo (in katerih ne), kako jih pravilno določiti in katere preglede kakovosti morate zahtevati, da se izognete dragim presenečenjem. Dobili boste tudi praktično primerjalno tabelo, izbirne kontrolne sezname in razdelek s pogostimi vprašanji, ki ga lahko delite s svojo ekipo.
Če nabavljate cevi za izmenjevalnik toplote, obstaja velika verjetnost, da ne izgubljate spanca zaradi "cevi" na splošno - izgubljate spanec zaradi tega, katere cevi se lahko zlomijo: ciljne zmogljivosti, izkoristek sestavljanja in razporedi dostave. Tu so bolečine, ki se vedno znova pojavljajo:
Pravokotne cevi ne bodo čudežno odpravile vsake od teh težav, a ko so izbrane za pravo delo – in pravilno določene – lahko zmanjšajo več težav hkrati.
Pravokotne cevi spremenijo geometrijo pretočnega kanala in način stika cevi z rebri ali ploščami. To zveni akademsko, dokler ne vidite praktičnih učinkov:
Na kratko: profil vam daje še en vzvod, ki ga lahko vlečete, ko okrogle cevi ne morejo zagotoviti kombinacije kompaktnosti, prileganja pri sestavljanju in toplotne zmogljivosti, ki jo potrebujete.
Pravokotne cevi so še posebej privlačne, ko je dizajn omejen ali ko je zračna stran pravo ozko grlo. Pogosti primeri uporabe vključujejo:
Namig: Če se vaša oblikovalska ekipa še naprej bori z "potrebujemo več zmogljivosti, vendar ne moremo povečati tuljave," se običajno tukaj začnejo pogovor o pravokotnih profilih.
Naj bo odločitev praktična. Tukaj je primerjalna tabela, ki jo lahko nabava in inženiring uporabita v zgodnji fazi:
| Faktor odločitve | Pravokotne cevi | Okrogle cevi |
|---|---|---|
| Izkoriščenost prostora | Pogosto močan v kompaktnih postavitvah; enostavno zlaganje v določene geometrije | Zanesljiv, vendar lahko zapravlja prostor v ozkih, pravokotnih ovojnicah |
| Potencial vmesnika Fin | Ravne stranice lahko pomagajo doseči dosleden stik, če se ujemajo z obliko plavuti | Skupni standardi; orodje za plavuti je široko dostopno |
| Poravnava montaže | Profil lahko zmanjša vrtenje in izboljša ponovljivo pozicioniranje | Vrtenje ni samo po sebi omejeno, razen če ga vsiljujejo napeljave |
| Razpoložljivost dobavne verige | Najboljše pri specializiranih proizvajalcih; zagotoviti zmogljivost in tolerance | Široka razpoložljivost; veliko dobaviteljev |
| Občutljivost specifikacije | Višje – manjše spremembe vogalov, polmerov ali stene so lahko pomembnejše | Nižji standardi in zamenljivost so običajni |
| Predvidljivost stroškov | Lahko je konkurenčen glede količine; odvisno od zlitine, postopka in toleranc | Pogosto predvidljivo zaradi obsega blaga |
Ko sistem deluje premalo, ekipe pogosto najprej krivijo "obliko cevi". V resnici je uspešnost odvisna od peščice spremenljivk, ki jih lahko nadzorujete. Če ocenjujete pravokotne cevi, se osredotočite na to:
Najboljši projekti obravnavajo pravokotne cevi kot del sistema: cev + rebro + način spajanja + pogoji delovanja. Od tod prihajajo zmage.
Večina težav z nabavo se zgodi, ker je specifikacija cevi "dovolj blizu" za ponudbo, vendar ni dovolj natančna za proizvodnjo. Uporabite ta kontrolni seznam, da preprečite ponovne kotacije, zamude in neujemanje:
Namig za nabavo: prosite inženiring, da zagotovi seznam "pomembnih za montažo". Če toleranca vpliva na vstavljanje lamel, vrzeli med spajkanjem ali prileganje vpenjala, sodi v specifikacijo nakupa – ni zakopano v notranjih risbah.
Pravokotne cevi se pogosto uporabljajo tam, kjer sta pomembni natančnost in ponovljivost. Tukaj so pregledi kakovosti, ki vas ščitijo pred zastoji na liniji in napakami pri puščanju:
Če ima vaš projekt visoke stroške neuspeha (hladilna sredstva, nevarni mediji, težko dostopne instalacije), obravnavajte kakovostno dokumentacijo kot zahtevo – ne kot »lepo imeti«.
Tudi če so pravokotne cevi popolne na papirju, lahko projekt še vedno propade zaradi trenja v dobavni verigi. Nekaj praktičnih načinov za zmanjšanje tveganja:
Doslednost je pomembnejša od popolnosti. Cev, ki je v eni seriji »popolna« in nekoliko drugačna v naslednji, je slabša od cevi, ki je dosledno znotraj natančno določenega tolerančnega okna.
Če nabavljate pravokotne cevi za aplikacije za prenos toplote, vam delo s proizvajalcem, ki razume toplotne sklope, olajša življenje – ker vedo, kaj gre dejansko narobe v proizvodnji: prileganje rebri, doslednost trdega spajkanja, dimenzijski zamik, tranzitna deformacija in vrzeli v dokumentaciji.

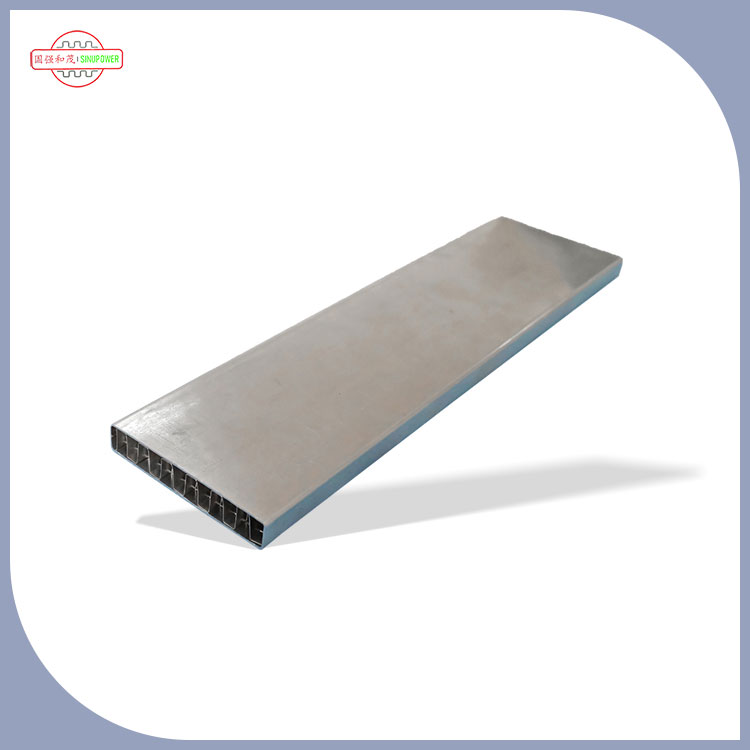

Sinupower cevi za prenos toplote Changshu Ltd.se osredotoča na rešitve cevi za prenos toplote, vključno s pravokotnimi cevmi, zasnovanimi za termično opremo in aplikacije v obliki tuljav. Prednost partnerstva s specializiranim dobaviteljem ni le v tem, "ali lahko uspete," ampak "ali lahko ohranite doslednost" v vseh proizvodnih ciklih – hkrati pa podpira vaše specifikacije, pričakovanja glede inšpekcij in ritem dostave.
Prinesite jim svojo risbo, delovne pogoje in svoje omejitve pri sestavljanju (zlasti tolerance, ki vplivajo na vstavljanje in spajanje rebra). Čim jasnejše so funkcionalne zahteve, tem hitreje se lahko zbližate s stabilno zasnovo cevi, ki pozneje ne bo presenetila vaše proizvodne ekipe.
V: Ali so pravokotne cevi vedno učinkovitejše od okroglih?
O: Ne samodejno. Učinkovitost je odvisna od celotne zasnove – pretoka zraka, geometrije rebra, notranjega pretoka, debeline stene in kakovosti spajanja. Pravokotne cevi so lahko dobra možnost, ko potrebujete kompaktne postavitve ali boljši nadzor nad poravnavo sklopa.
V: Kaj je največja napaka pri pridobivanju pravokotnih cevi?
O: Nejasne tolerance. Če širina/višina, zasuk, podrobnosti vogalov ali stanje površine niso definirani, lahko dobite cevi, ki "ustrezajo ponudbi", vendar ne uspejo pri sestavljanju.
V: Ali pravokotne cevi povečajo padec tlaka?
O: Lahko, odvisno od notranje geometrije in pretočnih pogojev. Pravilna zasnova lahko uravnoteži padec tlaka in prenos toplote, vendar bi morali oceniti sistemske cilje (moč ventilatorja ali moč črpalke) in ne ugibati zgolj na podlagi oblike.
V: Kaj naj povem dobavitelju, da se izognem težavam s spajkanjem ali spajanjem?
O: Sporočite način spajanja (trdo spajkanje, varjenje, mehansko raztezanje itd.), zahtevano čistočo površine in vse kritične dimenzije, ki vplivajo na nadzor vrzeli. Zanesljivost povezovanja je pogosto bolj občutljiva na čistočo in doslednost, kot pričakujejo ekipe.
V: Kako naj vem, ali je moja aplikacija primerna za pravokotne cevi?
O: Če ste omejeni s prostorom, se borite s konsistentnostjo stika plavuti ali poskušate zmanjšati variabilnost sestavljanja, so pravokotne cevi vredne ocene. Najboljši naslednji korak je primerjava prototipov ali rezultatov simulacije z uporabo vaše prave geometrije tuljave.
Če ocenjujete pravokotne cevi za novo zasnovo toplotnega izmenjevalnika – ali poskušate popraviti obstoječo tuljavo, ki ne deluje – ne tvegajte s specifikacijami, ki so »dovolj blizu«. Prinesite svoje dimenzije, tolerance, delovne pogoje in način spajanja na mizo ter poravnajte na zasnovi cevi, da bo vaša proizvodna linija lahko dosledno delovala.
Želite hitrejši, čistejši postopek navajanja in manj presenečenj pri poskusnih izdelavah?kontaktirajte nasin delite svojo risbo in podrobnosti o aplikaciji – vaš prihodnji jaz (in vaša produkcijska ekipa) vam bo hvaležen.
