Zakaj so ravne ovalne cevi pametna nadgradnja za kompaktno, visoko zmogljivo hlajenje?

Če ste kdaj poskušali doseči strožji cilj za odvajanje toplote, ne da bi povečali debelino jedra radiatorja (ali stroške BOM), verjetno ste že kdaj naleteli na enake glavobole: premajhna površina, prevelik padec tlaka, neskladne dimenzije cevi, težave z vezjo rebri po trdem spajkanju in scenarij nočne more – okvare na polju, ki jih povzročajo puščanja. Ploščate ovalne ceviso pogosto izbrani za reševanje točno teh omejitev, vendar le, če geometrija, način izdelave in nadzor kakovosti ustrezajo uporabi.

Povzetek

Kazalo

Oris

1. Bolečine:
   • Toplotna ozka grla v tesnih prostorih
   • Konflikt padca tlaka proti cilju pretoka
   • Puščanje, napake pri spajkanju in nedosledne dimenzije
2. Geometrija:
   • Izboljšave površine in stika plavuti
   • Prednosti pakiranja v tankih jedrih
   • Kompromisi: celovitost šiva, čistoča in nadzor tolerance
3. Specifikacija:
   • Oblački za risanje, ki jih morate imeti
   • Izbira materiala in korozije
   • Zahteve za testiranje, ki zmanjšujejo napake na terenu
4. Izvedba:
   • Kontrolne točke QC in merila sprejemljivosti
   • Tabela načinov napake za triažo vzroka
   • Kontrolni seznam RFQ za skrajšanje časa vzorčenja

Naslov kupca bolečine ravne ovalne cevi

Večina težav z nabavo in zasnovo v zvezi z radiatorskimi cevmi ni "skrivnosti" - so predvidljivi trki med cilje uspešnosti in omejitve pakiranja.Ploščate ovalne cevise pojavi v ožjem izboru, ko to kupci potrebujejo rešite eno (ali več) od teh bolečinskih točk:

• Premajhen prenos toplote v razpoložljivi debelini jedra:potrebujete učinkovitejšo površinsko interakcijo z rebri, ne da bi radiator poglobili.
• Cilji pretoka proti padcu tlaka:izboljšana toplotna zmogljivost ne pomeni nič, če črpalka ne more vzdrževati zahtevanega pretoka.
• Zmanjšanje telesne teže:še posebej v avtomobilskih in mobilnih sistemih, kjer je vsak gram pod vprašajem.
• Tveganje puščanja in izpostavljenost garanciji:kakovost šivov, združljivost pri spajkanju in čistoča lahko povečajo ali pokvarijo zanesljivost.
• Težave s proizvodnim donosom:dimenzionalna variacija povzroči nepravilno prileganje rebra, vrzeli pri spajkanju in konice odpadkov.
• Korozijski in mešani kovinski sklopi:galvanski pari in slaba priprava površine pospešijo okvare v težkih okoljih.

Praktični zaključek:Ploščate ovalne ceviso lahko močna rešitev, vendar ne "samodejno popravljajo" kakovosti oz načrtovanje sistema. Nagrajujejo dobre specifikacije in kaznujejo nejasne nakupe.

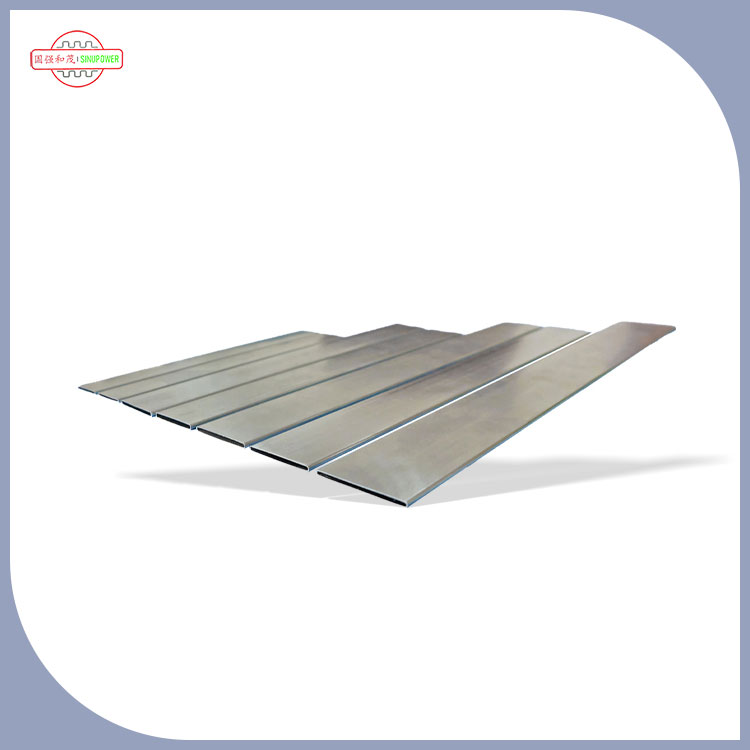

Kaj se spremeni, ko cev postane "plosko ovalna"

"Ravno ovalni" profil ni samo kozmetičen - spremeni način stika cevi z lamelami, kako zrak teče skozi jedro, in kako se toplota premika iz hladilne tekočine v zunanje okolje.

• Učinkovitejše kontaktno območje plavuti:bolj ravne strani na splošno dajejo bolj dosledno območje lepljenja kot okrogla cev, kar lahko pomaga pri toplotnih poteh, če je oblika plavuti pravilno usklajena.
• Boljša embalaža v tankih jedrih:profil lahko oblikovalcem pomaga namestiti več vrst cevi ali optimizirati naklon rebra brez povečanja sklopa.
• Potencial za izboljšano delovanje zračne strani:odvisno od geometrije lamel in lamel je mogoče izboljšati prenos toplote na strani zraka, hkrati pa ohraniti obvladljiv upor zračnega toka.
• Večja občutljivost na toleranco in celovitost šiva:prednosti hitro izginejo, če se debelina stene ali kakovost šivov razlikuje po serijah.

Kako določiti ravne ovalne cevi brez dragega premikanja naprej in nazaj

Če vaš RFQ pravi "ravna ovalna cev za radiator," boste prejeli deset ponudb in enajst interpretacij. Najhitrejši način rezanja tveganje je določiti, kaj dejansko nadzoruje delovanje in zanesljivost.

Kontrolni seznam specifikacij, ki ga lahko prilepite v RFQ

• Dimenzije profila cevi:velika os, mala os in radij vogala (priložite risbo ali skico prereza).
• Debelina stene in toleranca:vključujejo ciljno debelino in sprejemljivo variacijo.
• Dolžina, toleranca reza in končno stanje:nadzor bruhov, pravokotnost konca in zahteve glede rokovanja.
• Material in temperament:navedite družino aluminijevih zlitin ali zahtevane lastnosti (toplotna prevodnost, odpornost proti koroziji, sposobnost oblikovanja).
• Metoda šiva / varjenja:določite, ali je cev varjena in kakšen šiv je potreben (vizualni + preskus tesnosti + trdnost).
• Stanje površine:zahteve glede čistoče za trdo spajkanje ter morebitne potrebe po premazu ali površinski obdelavi.
• Pogoji delovanja:vrsta hladilne tekočine, največji tlak, tlačni impulzi, temperaturno območje in korozijsko okolje.
• Testi kakovosti in zapisi:metoda preskusa tesnjenja, načrt vzorčenja, sledljivost in oblika poročila o pregledu.
• Pakiranje in rokovanje:embalaža proti deformacijam, zaščita pred vlago in merila za poškodbe ob prihodu.

Praktična miza, ki jo morate vprašati za kupce

Nadzor kakovosti, ki dejansko preprečuje puščanje in ostanke

Kupci pogosto slišijo "strogo QC" v vsaki ponudbi. Razlika je v tem, ali je QC vezan na preprečevanje napak. ZaPloščate ovalne cevi, najbolj pomembne kontrolne točke običajno vključujejo:

• Preverjanje dohodnega materiala:dosledna zlitina/temperatura in sledljivost zmanjšata variabilnost v smeri toka.
• Medprocesna dimenzijska kontrola:stabilnost profila med oblikovanjem in varjenjem je temelj izkoristka.
• Nadzor šivov:kontinuiteta šiva, konsistenca preboja zvara in površinske napake so zgodnji pokazatelji tveganja puščanja.
• Test tesnjenja:tlačni testi puščanja zraka (ali enakovredni) ujamejo napake pred pošiljanjem.
• Pregledi čistosti in ostankov:še posebej pomembno, ko je vaš naslednji korak trdo spajkanje ali spajanje na osnovi talila.
• Nadzor pakiranja:tankostenske cevi se zlahka deformirajo; poškodbe med pošiljanjem postanejo skriti ostanki med montažo.

Pogoste napake in kako jih preprečiti

Ko se radiator pokvari, se pogosto najprej okrivi cev, vendar so glavni vzrok lahko vrzeli v specifikacijah, nezdružljivost pri spajkanju, poškodbe pri ravnanju ali korozija zaradi oblikovanja iz mešanih kovin. Ta tabela vam pomaga hitro razvrstiti težave.

Kjer se ravne ovalne cevi najbolje obnesejo

Ploščate ovalne cevise običajno uporabljajo, ko potrebujete visoko toplotno zmogljivost v kompaktnem jedru in ga lahko nadzorujete postopek izdelave in spajanja. Tipična območja, ki ustrezajo namenu, vključujejo:

• Avtomobilski radiatorji:uravnoteženje zavrnitve toplote, teže, omejitev pakiranja in skladnosti obsega proizvodnje.
• Grelna jedra in toplotni izmenjevalniki HVAC:kompaktni sklopi z visokimi zahtevami glede odpornosti proti puščanju in ponovljivosti.
• Industrijski hladilni sistemi:kjer sta stabilna zmogljivost in dolga življenjska doba pomembnejša od najnižjih začetnih stroškov.
• Posebne aplikacije za hlajenje:ko se profil cevi prilega edinstveni strukturi rebra ali poti zračnega toka.

Najboljši projekti obravnavajoPloščate ovalne cevikot sistemsko komponento – ne kot blago. Ta miselnost je tista, ki preprečuje "poceni cev, draga napaka."

Kako delati z dobaviteljem kot inženir, ne hazarder

Zanesljiv odnos z dobavitelji se začne s skupnim tehničnim jezikom. Tukaj je lahek potek dela, ki skrajša cikle vzorčenja:

1. Zgodaj delite preprosto risbo:prečni prerez, tolerance, dolžina in končno stanje.
2. Določite sprejemljive teste:metoda preskusa tesnosti in merila za uspešno/neuspešno pred ponudbo, ne po poskusu.
3. Uskladite postopek pridruževanja:trdo spajkanje, varjenje ali drugi koraki sestavljanja, ki vplivajo na stanje in čistočo površine.
4. Zahtevajte majhno pilotno parcelo:zgradite nekaj jeder in potrdite: puščanje, tlačno, toplotno in dimenzijsko stabilnost.
5. Pričakovanja glede sledljivosti ključavnice:označevanje serije ali serijska dokumentacija omogoča analizo vzroka.

Če ocenjujete dobavitelje, vam pomaga izbrati tistega, ki je že osredotočen na proizvodnjo cevi za prenos toplote in ne "splošne kovinske cevi." na primerSinupower cevi za prenos toplote Changshu Ltd. pozicionira svojo proizvodnjo okrog rešitve cevi za radiatorje in izmenjevalnike toplote, vključno s formati ravnih ovalnih in varjenih cevi, ki se uporabljajo v hladilnih sistemih. Najbolj praktičen razlog, zakaj je to pomembno, je preprost: ekipe, ki živijo v tej niši, ponavadi razumejo resnične načine neuspeha (puščanje, težave z lepljenjem, deformacije) in gradijo svoj QC okoli njihovega preprečevanja.

pogosta vprašanja

V1:Ploščate ovalne cevi vs okrogle cevi za radiatorje?

Ploščati ovalni profili so pogosto izbrani zaradi učinkovitosti pakiranja in prednosti stika z rebri v kompaktnih jedrih, medtem ko lahko okrogle cevi biti preprostejši v nekaterih proizvodnih nastavitvah. Najboljša izbira je odvisna od vaše oblike plavuti, prostorskih omejitev in doslednosti, ki jo lahko zadrži vse proizvodne serije.

Q2:Varjene ravne ovalne cevi za radiatorje?

Varjene konstrukcije lahko zagotovijo visoko zmogljivost, če je celovitost šiva strogo nadzorovana in preverjena s testiranjem tesnosti. Če vaš sistem vidi visokotlačne cikle, se prepričajte, da so merila sprejemljivosti šivov in preskusne metode jasno opredeljeni v nabavni specifikaciji.

Q3:Kaj vključiti v RFQ za ravne ovalne cevi?

Najmanj: dimenzije profila s tolerancami, debelina stene, zahteve glede materiala, metoda in merila za preverjanje tesnosti, čistoča pričakovanja glede spajkanja in zahteve glede pakiranja/ravnanja za preprečevanje deformacij.

Q4:Kako zmanjšati puščanje po trdo spajkanju?

Osredotočite se na čistočo, združljivost stanja površine z vašim postopkom spajkanja, stabilne dimenzije cevi (za dosledno prileganje rebra), in testiranje puščanja, usklajeno z vašo proizvodno realnostjo – ne le generična izjava »QC opravljeno«.

V5:Vprašanja korozije za ravne ovalne cevi?

Tveganje korozije je odvisno od okolja, kemije hladilne tekočine in vmesnikov mešanih kovin. Uskladite izbiro zlitine in morebitno strategijo nanosa z dejanskimi pogoji delovanja in pojasnite, ali vaša aplikacija vključuje izpostavljenost soli, vlagi ali agresivnim medijem.

Zaključek in naslednji koraki

Ploščate ovalne cevije lahko nadgradnja z visokim vzvodom, ko potrebujete kompaktno embalažo, boljšo toplotno zmogljivost in zanesljiva konsistentnost proizvodnje—ampak samoko so zapisane specifikacije cevi, celovitost šiva in kontrolne točke QC dovolj jasno, da odpravi dvoumnost.
