Kako ravne ovalne cevi izboljšajo delovanje izmenjevalnika toplote v ozkih prostorih?

Povzetek: Ploščate ovalne cevise pogosto uporabljajo v toplotnih izmenjevalnikih z rebrastimi cevmi, ker pomagajo uravnovesiti dve stvari, s katerimi se kupci nenehno borijo: močan prenos toplote in nizek upor na strani zraka. Ta članek razčlenjuje, kaj so ploščate ovalne cevi, kje blestijo, najpogostejše kupčeve težave (padec tlaka, hrup, omejitve zmogljivosti, korozija, nedosledne dimenzije, težave s spajanjem) in praktični kontrolni seznam, ki vam pomaga določiti pravo cev za vaš projekt. Našli boste tudi primerjalno tabelo, nasvete za izbiro in pogosta vprašanja, tako da se lahko premaknete od »ne vem, kaj zahtevati« do »samozavestna odločitev o nakupu«.

Kazalo

• Oris
• Kaj so ravne ovalne cevi?
• Bolečine strank in kako pomagajo ravne ovalne cevi
• Kjer se običajno uporabljajo ravne ovalne cevi
• Primerjalna tabela ravnih ovalnih in okroglih cevi
• Praktični vodnik za izbiro
• Kontrolni seznam kakovosti, preden oddate naročilo
• Oblikovalske opombe, ki preprečujejo drago predelavo
• pogosta vprašanja
• Naslednji koraki

Oris

1. Opredelite, kaj so ravne ovalne cevi in ​​zakaj je oblika pomembna.
2. Povežite obliko s problemi iz resničnega sveta: upor zračnega toka, hrup, odtis, stik s plavuti in stroški delovanja.
3. Prikaži tipične aplikacije in kriterije odločanja.
4. Primerjajte ploščate ovalne cevi z okroglimi cevmi v kupcu prijazni tabeli.
5. Navedite kontrolni seznam za izbiro: materiali, mere, tolerance, način spajanja, korozijska strategija in pregled.
6. Zaključite z izvedljivimi naslednjimi koraki in preprostim načinom za stik z dobaviteljem.

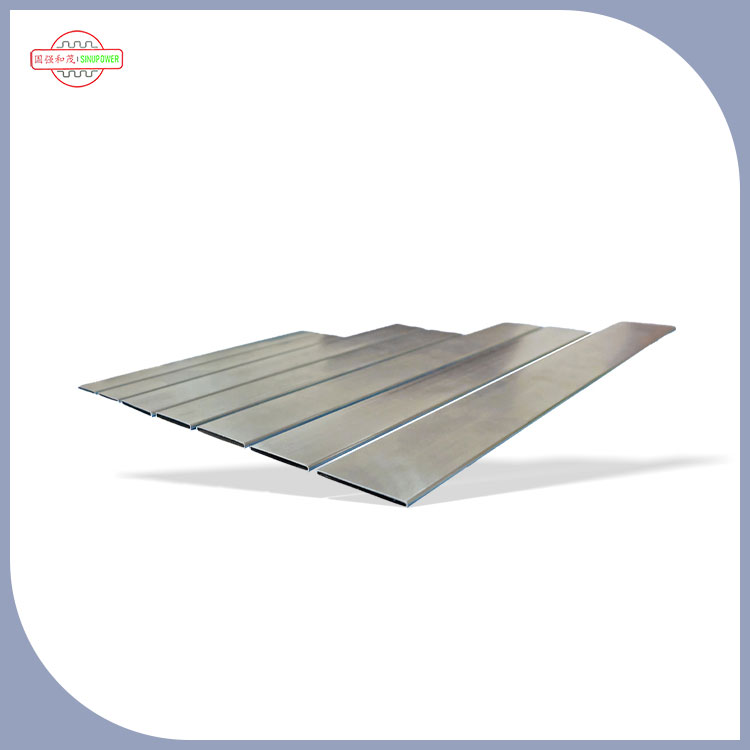

Kaj so ravne ovalne cevi?

Ploščate ovalne ceviso cevi za prenos toplote z ovalnim prečnim prerezom, ki ima "bolj raven" profil kot tradicionalne okrogle cevi. V toplotnih izmenjevalnikih z rebrastimi cevmi je cev avtocesta za vašo delovno tekočino (vodo, hladilno sredstvo, glikol, olje itd.), medtem ko rebra pomagajo izmenjava toplote z zrakom. Oblika cevi vpliva na to, kako zrak teče okoli tuljave, kako se pritrdijo rebra in koliko toplote lahko premaknete na enoto površine.

Razmislite o ravnih ovalnih ceveh kot o praktični nadgradnji geometrije: lahko zmanjšajo upor na zračni strani, hkrati pa ohranijo močno izmenjavo toplote. Ta kombinacija se pogosto prevede v manjše tuljave, tišje ventilatorje, manjšo porabo energije ali večjo rezervo delovanja, ko se enota umaže.

Mnogi kupci najprej pomislijo na ploščate ovalne cevi, ko naletijo na eno od teh omejitev:omejen prostor za namestitev, strogi energetski cilji, meje hrupa, oztlačni stropi. Če se to sliši znano, nadaljujte z branjem – ta oblika je lahko zelo neposredna rešitev, če je pravilno določena.

Bolečine strank in kako pomagajo ravne ovalne cevi

Pri nakupu cevi za prenos toplote ne gre le za "velikost cevi". Večina projektov propade ali zamuja zaradi skritih omejitev: padec tlaka na zračni strani, prileganje rebra, korozija, združljivost spajanja in dimenzijska doslednost od serije do serije. Evo, kako lahko ploščate ovalne cevi odpravijo najpogostejše bolečine.

• Bolečina 1: Visok padec tlaka na strani zraka in naraščajoča energija ventilatorja
  V mnogih izvedbah tuljav upor na zračni strani prevladuje nad operativnimi stroški. Ploščate ovalne cevi lahko predstavljajo oviro nižjega profila za pretok zraka, pomaga zmanjšati padec tlaka. To lahko pomeni manjše ventilatorje, nižjo hitrost ventilatorja ali stabilnejše delovanje, ko se kopiči prah.
• Bolečina 2: "Potrebujemo več zmogljivosti, vendar odtis ne more rasti"
  Ko ne morete povečati globine tuljave ali čelne površine, začnete optimizirati geometrijo. Ploščate ovalne cevi lahko podpirajo kompaktne postavitve tuljav, pogosto pomaga oblikovalcem, da iz istega prostora iztisnejo več zmogljivosti z izboljšanjem premikanja zraka skozi paket plavuti.
• Točka bolečine 3: Omejitve hrupa (komercialni HVAC, transport in stanovanjsko udobje)
  Če lahko zmanjšate upor na zračni strani, pogosto zmanjšate moč ventilatorja, ki je potrebna za doseganje enakega pretoka – to je eden najbolj zanesljivih poti do nižjega hrupa, saj lahko ventilator deluje počasneje, ne da bi pri tem žrtvovali zmogljivost.
• Točka bolečine 4: Neskladen stik plavuti s cevjo in neenakomeren prenos toplote
  Rebraste tuljave temeljijo na dobrem mehanskem stiku med rebri in cevmi. Slaba dimenzijska konsistenca povzroča ohlapne rebra, večjo toplotno odpornost, in razpršenost uspešnosti. Ploščate ovalne cevi so pogosto povezane z oblikami plavuti, ki dajejo prednost stabilnemu kontaktnemu območju – ko so tolerance nadzorovane.
• Točka bolečine 5: korozija, puščanje ali prezgodnje okvare v težkih okoljih
  Material cevi, stanje površine in strategija prevleke so pomembni enako kot oblika. Ploščate ovalne cevi so na voljo v različnih materialih, ki vam omogoča, da ciljate na posebna tveganja korozije (vlažnost, slani pršil, čistilne kemikalije, industrijski izpušni plini).
• Točka bolečine 6: Težave s spajanjem (trdo spajkanje, varjenje, razširitev in glave)
  Oblikovanje koncev, kakovost šivov in ponovljivost dimenzij neposredno vplivajo na to, kako gladko se cevi povežejo z glavami in kako zanesljivo prestanejo preskusi spoji. Najboljši rezultati so doseženi z zgodnjo določitvijo metode spajanja, nato pa z ujemanjem materiala cevi in ​​toleranc za to metodo.

Če ste kdaj imeli tuljavo, ki je na papirju izgledala odlično, a na terenu ni bila učinkovita, je to običajno zaradi enega od zgornjih elementov v specifikaciji cevi ni bil dovolj natančno opredeljen.

Kjer se običajno uporabljajo ravne ovalne cevi

Ploščate ovalne cevi se pojavljajo v številnih panogah, saj prednosti (učinkovitost pretoka zraka, kompaktnost in stabilna integracija rebra) velja za številne izmenjevalnike toplote zrak-tekočina.

• HVAC tuljaveza poslovne zgradbe in energetsko varčne prenove
• Avtomobilski in transportni izmenjevalniki toplotekjer so pretok zraka, hrup in embalaža močno omejeni
• Hladilni sistemi(kondenzatorji in uparjalniki) s ciljem boljše zmogljivosti na kvadratni meter
• Industrijsko hlajenjekjer je pri neprekinjenem delovanju moč ventilatorja velik strošek v celotni življenjski dobi
• Čiste sobe in občutljiva okoljakjer sta pomembna nižji hrup in predvidljiva zmogljivost

V praksi je "prava" izbira odvisna od vaših prioritet: najmanjši padec tlaka, največja zmogljivost, odpornost proti koroziji ali enostavnost izdelave. Dober dobavitelj vam bo pomagal uskladiti geometrijo cevi s temi prednostnimi nalogami, namesto da bi si prizadeval za možnost, ki ustreza vsem.

Primerjalna tabela ravnih ovalnih in okroglih cevi

Praktični vodnik za izbiro

Najhitrejši način, da se izognete zamudam, je, da določite ploščate ovalne cevi kot inženir in jih kupite kot vodja projekta: določite, kaj je pomembno, zaklenite tolerance in poravnajte cev z vašo metodo spajanja in testiranja.

• 1) Potrdite pogoje delovanja
  Določite delovno tekočino, območje tlaka, delovno temperaturo in izpostavljenost čiščenju/vzdrževanju. To bo zmanjšalo izbiro materiala in debeline stene.
• 2) Izberite material glede na okolje, ne na navado
  Za korozivna ali obalna okolja strategija proti koroziji ni neobvezna. Razmislite, ali potrebujete nerjavno, prevlečeno jeklo ali druge rešitve odvisno od vašega sistema in zahtev skladnosti.
• 3) Določite dimenzije, ki vplivajo na prileganje plavuti
  Ploščate ovalne cevi zahtevajo jasne definicije večjih/manjših dimenzij, radijev vogalov (če je primerno) in dovoljenih razponov ovalnosti/ploskosti. Če so rebra preluknjana ali vtisnjena, da se ujemajo s cevjo, je nabor toleranc zelo pomemben.
• 4) Zgodaj se odločite za način pridružitve
  Ne glede na to, ali širite, spajkate, varite ali mehansko spajate na glave, se stanje vaših koncev cevi in ​​zahteve glede površine spreminjajo. Spremembe spojev v pozni fazi so pogost vzrok predelave tuljav.
• 5) Načrtujte možnost izdelave in dobavni rok
  Če potrebujete dolžine po meri, oblikovanje koncev, posebne premaze ali nestandardne tolerance, jih vključite v svoj urnik. Želeli boste tudi predprodukcijske vzorce pred masovno proizvodnjo.

Tukaj vam lahko izkušen proizvajalec prihrani tedne. na primerSinupower cevi za prenos toplote Changshu Ltd.se osredotoča na cevi za prenos toplote, ki se uporabljajo v tuljavah in aplikacijah izmenjevalnikov, in projekti se običajno premikajo hitreje, če vnaprej delite svojo risbo tuljave, specifikacijo plavuti in način spajanja.

Kontrolni seznam kakovosti, preden oddate naročilo

Ploščate ovalne cevi lahko zagotovijo odlične rezultate, vendar le, če je izdelek konsistenten. Tukaj je kupcu prijazen kontrolni seznam, ki ga lahko kopirate v svoj RFQ.

1. Dimenzijska skladnost:glavne/manjše dimenzije, naravnost in toleranca dolžine, ki je usklajena z vašim orodjem za plavuti in glavami.
2. Stanje površine:čista, nadzorovana površinska obdelava, primerna za vaš način spajanja (zlasti za spajkanje ali varjenje).
3. Nadzor debeline stene:zadostuje za zahteve po tlaku in postopke oblikovanja brez nepotrebne teže/stroškov.
4. Celovitost šiva (če obstaja):stabilna kakovost zvara/šiva z načrtom testiranja, ki ustreza vaši stopnji tveganja.
5. Pristop testiranja tesnosti:določite metodo tlačnega preizkusa in merila sprejemljivosti pred začetkom proizvodnje.
6. Sledljivost:ID serije, pričakovanja glede certificiranja materiala in evidence inšpekcijskih pregledov, ki ustrezajo vašim internim zahtevam glede zagotavljanja kakovosti.
7. Pakiranje in zaščita:izogibajte se vdrtinam in praskam med prevozom, ki lahko pokvarijo vstavljanje plavuti in povzročijo zavrnitev.

Če vas je opeklo "izgleda v redu do sestavljanja", sta nadzor dimenzij in zaščita embalaže običajno dve največji nadgradnji, ki ju lahko zahtevate.

Oblikovalske opombe, ki preprečujejo drago predelavo

To so praktične podrobnosti, ki jih pogosto zamudimo do prve proizvodnje:

• Dizajn ovratnice s plavuti je pomemben
  Tudi majhne spremembe v geometriji cevi lahko spremenijo silo vstavljanja rebra, kontaktni upor in stopnjo odpadkov. Orodje za rebra poravnajte s tolerančnim pasom cevi.
• Ne presegajte ali presegajte toleranc
  Preozke tolerance povečajo stroške in dobavni rok; preveč ohlapne tolerance povzročajo napake pri montaži. Ciljajte tolerance, ki se ujemajo z vašo zmogljivostjo postopka tuljave.
• Upoštevajte debelino prevleke (če se uporablja)
  Zaščitni premazi lahko spremenijo prileganje in spajanje. Če je premaz del vašega načrta proti koroziji, ga vključite v predpostavke o dimenzijah in postopku.
• Prototip z vašim resničnim procesom
  Kratek pilotni zagon z uporabo vašega dejanskega vstavljanja plavuti, spajanja glave in testiranja tlaka bo razkril težave hitreje kot kateri koli model s preglednico.

pogosta vprašanja

V1: Ali so ravne ovalne cevi vedno boljše od okroglih?
O: Ne vedno. Ploščate ovalne cevi zasijejo, ko je vaš omejevalni dejavnik zračni upor, hrup ali embalaža. Okrogle cevi so lahko odlična izbira za visoko standardizirane modele, kjer sta prednostna naloga enostavnost in široka združljivost orodij.

V2: Kaj je največja napaka, ki jo naredijo kupci, ko naročajo ploščate ovalne cevi?
O: Izpuščanje ključnih podrobnosti tolerance. Če RFQ ne opredeljuje jasno dimenzionalne skladnosti (vključno s pričakovanji glede ravnosti/ovalnosti), tvegate težave s prileganjem plavuti, spremenljivo zmogljivost tuljave in veliko ostankov med sestavljanjem.

V3: Ali ploščate ovalne cevi zmanjšujejo obratovalne stroške?
O: Lahko. Če zasnova zmanjša padec tlaka na strani zraka, lahko dosežete enako zmogljivost z manjšo močjo ventilatorja ali nižjo hitrostjo ventilatorja, kar pogosto pomeni prihranek energije in zmanjšan hrup.

V4: Katere informacije naj pošljem dobavitelju za hitro ponudbo?
O: Delite svoje dimenzije cevi, prednostne materiale, zahtevane dolžine, pričakovano letno količino, način spajanja (na kolektorje), razpon tlaka/temperature in kakršne koli zahteve glede korozije ali premaza. Preprosta risba tuljave in specifikacija plavuti lahko dramatično pospešita stvari.

V5: Kako preverim kakovost, ne da bi upočasnil nabavo?
O: Zaprosite za predproizvodni vzorčni komplet, zahtevajte zapise o inšpekcijskih pregledih dimenzij, določite svojo metodo preskusa tesnjenja in merila sprejemljivosti ter se dogovorite o zaščiti embalaže. To ohranja QC osredotočen in preprečuje presenečenja med sestavljanjem.

Naslednji koraki

Ploščate ovalne cevi niso le »drugačne oblike« – so praktičen vzvod za izboljšanje učinkovitosti pretoka zraka, kompaktnosti in stabilnosti delovanja ko zasnova vašega izmenjevalnika doseže meje resničnega sveta. Ključno je obravnavati cev kot del sistema: rebra, glave, način spajanja in okolje vse je treba obravnavati skupaj.

Če ocenjujete ploščate ovalne cevi za prihajajoči projekt tuljave ali izmenjevalnika toplote, zgodaj delite svoje risbe in delovne pogoje, da lahko dobavitelj priporoča najprimernejšo specifikacijo cevi in načrt pregleda. Za podporo izdelka in podrobnosti o zmogljivosti izdelave,kontaktirajte naspriSinupower cevi za prenos toplote Changshu Ltd.in spremenimo vaše omejitve v zanesljivo rešitev, pripravljeno za proizvodnjo.
